H.264/AVC 视频编码技术深度解析

本文档深入解析 H.264/AVC 视频编码标准的核心技术原理、关键实现细节及工程应用实践，旨在为视频开发工程师提供一份全面、深入的技术指南。

---

1. 概述与技术背景

H.264，也称为 MPEG-4 Part 10, Advanced Video Coding (MPEG-4 AVC)，是由 ITU-T VCEG 和 ISO/IEC MPEG 联合组成的视频联合专家组 (JVT) 开发的视频压缩标准。相比于 MPEG-2 和 H.263，H.264 在同等画质下可节省 50% 的比特率。

1.1 核心设计理念：分层结构

H.264 引入了 VCL 和 NAL 的分层设计，以适应不同的网络环境和存储介质。

• 视频编码层 (Video Coding Layer, VCL)：负责高效的视频内容表示。核心功能包括运动补偿预测、变换编码和熵编码。
• 网络提取层 (Network Abstraction Layer, NAL)：负责以网络友好的方式格式化数据。它将 VCL 产生的比特流封装成 NAL 单元 (NALU)，适配如 RTP/IP、MP4 文件格式、MPEG-2 TS 流等多种传输和存储环境。

1.2 与前代标准的对比

特性	MPEG-2	H.263	H.264/AVC	优势
块大小	固定 8x8	固定 8x8	可变 (16x16 到 4x4)	细节保留更佳，平坦区域压缩率更高
运动补偿	1/2 像素精度	1/2 像素精度	1/4 像素精度	运动预测更精准，残差更小
参考帧	单向/双向 (1帧)	单向/双向 (1帧)	多参考帧 (最多16帧)	解决周期性运动和遮挡问题
变换	8x8 DCT (浮点)	8x8 DCT (浮点)	4x4 整数变换	避免反变换漂移，计算更高效
熵编码	VLC	VLC	CAVLC / CABAC	压缩效率显著提升 (CABAC节省10-15%)
去块滤波	无 (或后处理)	可选	环路内去块滤波	显著减少方块效应，提升主观质量

---

2. 技术原理与核心模块

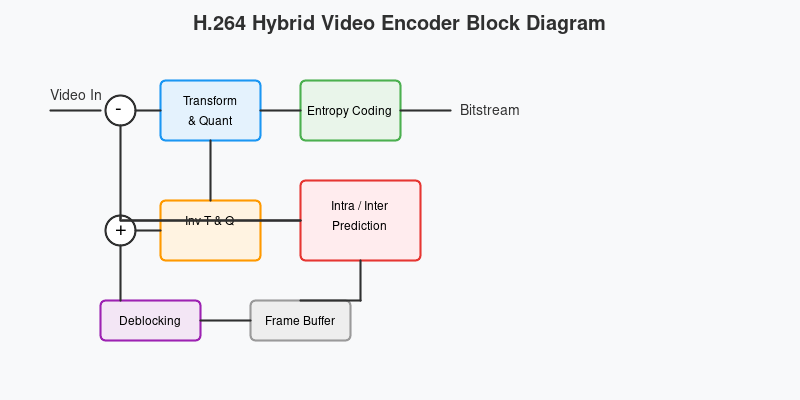

H.264 编码器采用经典的混合编码框架 (Hybrid Video Coding)，主要包含预测、变换、量化、熵编码及环路滤波五个模块。

2.1 预测技术 (Prediction)

预测的核心目的是去除视频信号的时空冗余。

2.1.1 帧内预测 (Intra Prediction)

利用当前帧已编码像素预测当前块，去除空间冗余。

• 亮度预测：
  • 4x4 模式：适用于细节丰富的区域，支持 9 种预测方向（垂直、水平、DC、对角等）。
  • 16x16 模式：适用于平坦区域，支持 4 种预测方向。
• 色度预测：8x8 块，支持 4 种模式。

2.1.2 帧间预测 (Inter Prediction)

利用参考帧预测当前块，去除时间冗余。

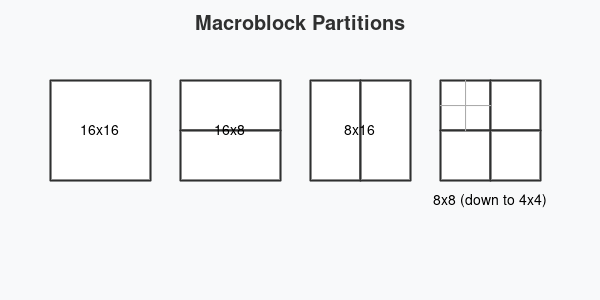

• 宏块划分：支持 16x16, 16x8, 8x16, 8x8 划分；8x8 子宏块还可进一步划分为 8x4, 4x8, 4x4。


• 运动矢量 (Motion Vector, MV)：支持 1/4 像素精度。亮度分量使用 6 抽头 Wiener 滤波器插值，色度分量使用双线性插值。

• 多参考帧：允许从多个已解码的过去（P帧）或未来（B帧）帧中选择最佳匹配块。

2.2 变换与量化 (Transform & Quantization)

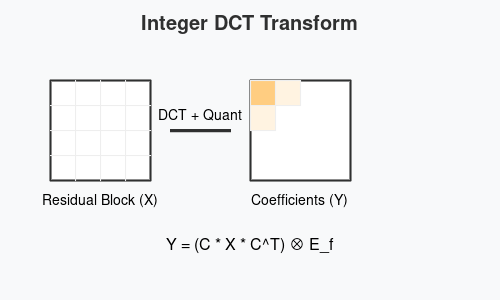

2.2.1 整数变换 (Integer Transform)

H.264 使用基于 DCT 的 4x4 整数变换。相比传统 DCT，它仅使用加法和移位运算，无乘法，避免了浮点运算的精度误差（Drift Free）。

变换核心公式：
$$Y=(C_f\cdot X\cdot C_f^T)\otimes E_f$$
其中 $X$ 是 $4\times 4$ 残差块，$C_f$ 是变换矩阵：
$$C_f=\left[\begin{array}{cccc}1& 1& 1& 1\\ 2& 1& -1& -2\\ 1& -1& -1& 1\\ 1& -2& 2& -1\end{array}\right]$$

2.2.2 量化 (Quantization)

量化是产生有损压缩的关键步骤。H.264 使用标量量化，步长由量化参数 QP (0-51) 控制。

• QP 每增加 6，量化步长翻倍，码率约减半。
• 量化公式：$Z_{ij}=\text{round}(Y_{ij}/Q_{\text{step}})$

2.3 熵编码 (Entropy Coding)

将量化后的系数和语法元素（如 MV、模式信息）映射为二进制比特流。

• CAVLC (Context-based Adaptive Variable Length Coding)：基于上下文的自适应变长编码。用于 Baseline Profile。利用 Zig-Zag 扫描后的零游程特性进行编码。
• CABAC (Context-based Adaptive Binary Arithmetic Coding)：基于上下文的自适应二进制算术编码。用于 Main/High Profile。
  • 原理：根据上下文模型估计概率，利用算术编码逼近熵极限。
  • 优势：比 CAVLC 节省 10-15% 码率，但计算复杂度高。

2.4 环路去块滤波 (Deblocking Filter)

由于基于块的 DCT 和量化，低码率下会出现方块效应。去块滤波器位于编码环路内（In-loop），即参考帧也是经过滤波的。

• 自适应强度：根据边界强度 (Boundary Strength, BS 0-4) 动态调整滤波强度。QP 越大或块边界包含强边缘时，滤波强度越大。

---

3. 关键实现细节

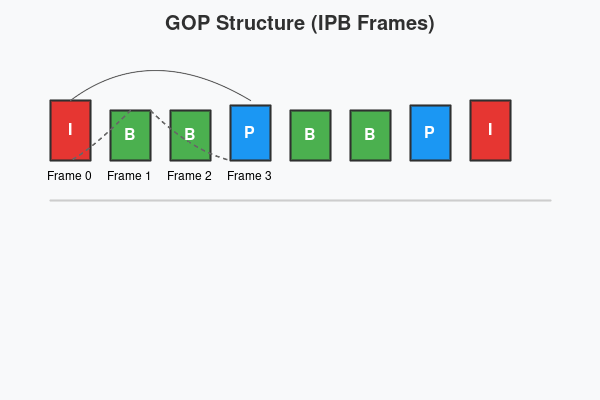

3.1 GOP 结构与帧类型

GOP (Group of Pictures) 定义了视频帧的组织结构。

• I 帧 (Intra)：关键帧，自带全部信息，独立解码。IDR (Instantaneous Decoding Refresh) 帧是特殊的 I 帧，刷新参考缓冲区。
• P 帧 (Predictive)：前向预测帧，参考前面的 I/P 帧。
• B 帧 (Bi-directional)：双向预测帧，参考前后的 I/P 帧。压缩率最高，但引入编码延迟。

3.2 码率控制 (Rate Control)

• CBR (Constant Bit Rate)：恒定码率。适用于带宽受限的流媒体（如直播）。画质随运动剧烈程度波动。
• VBR (Variable Bit Rate)：可变码率。适用于本地存储。复杂场景分配更多码率，保证画质恒定。
• CQP (Constant QP)：恒定 QP。最简单的模式，不控制码率，常用于研究。

3.3 档次与级别 (Profiles & Levels)

• Profile (功能集)：
  • Baseline：I/P 帧，CAVLC，无 B 帧。用于视频会议、低端移动设备。
  • Main：I/P/B 帧，CABAC，加权预测。用于标清广播。
  • High：8x8 变换，量化矩阵。用于蓝光、高清广播。
• Level (性能约束)：限制最大分辨率、帧率、码率。如 Level 3.1 支持 720p30，Level 4.1 支持 1080p30/60。

3.4 数据传输与 NAL 单元

H.264 的设计初衷之一就是网络适应性，因此引入了 NAL (Network Abstraction Layer) 层。

3.4.1 NAL 单元结构 (NAL Unit)

NALU 是 H.264 码流的基本传输单位，由 1 字节 Header 和 Payload 组成。

• Header (1 Byte):
  • F (Forbidden_zero_bit): 1 bit，禁止位，如有误码该位为 1，解码器可丢弃。
  • NRI (nal_ref_idc): 2 bits，重要性指示。00 表示非参考帧（可丢弃），11 表示 SPS/PPS 等关键数据。
  • Type (nal_unit_type): 5 bits，单元类型。
    • 1: 非 IDR 图像的切片 (P/B 帧)
    • 5: IDR 图像的切片 (I 帧)
    • 6: SEI (补充增强信息)
    • 7: SPS (序列参数集)
    • 8: PPS (图像参数集)

3.4.2 码流封装格式

• Annex B (流模式)：常见于 MPEG-TS 广播和裸流文件 (.h264)。
  • 使用 0x00000001 或 0x000001 作为 Start Code 分隔 NALU。
  • 容错性强，适合易丢包的网络环境。
• AVCC (包模式)：常见于 MP4/MKV/FLV 容器。
  • 去除 Start Code，在 NALU 前增加 Length Prefix (通常 4 字节) 表示长度。
  • 解析效率高，适合本地存储。

3.4.3 RTP 封装 (RFC 6184)

在实时传输 (RTSP/WebRTC) 中，H.264 需封装进 RTP 包。

• 单 NALU 模式：一个 RTP 包包含一个完整的 NALU (当 NALU < MTU 时)。
• FU-A 分片模式：当 NALU > MTU (如 1500 字节) 时，需拆分为多个 RTP 包。
  • FU Indicator: 替代原 NAL Header。
  • FU Header: 包含 S (Start), E (End) 标志位，指示分片位置。

---

4. 实际编码配置示例 (x264)

以下展示使用开源编码器 x264 的典型参数配置。

👉 点击展开 x264 命令行示例

# 高质量离线转码 (High Profile, Level 4.1, CRF 23)
x264 --profile high --level 4.1 --preset slow --crf 23 \
     --ref 4 --bframes 3 --deblock -1:-1 \
     --output output.264 input.yuv 1920x1080

# 低延迟直播推流 (Baseline, CBR, Zero Latency)
x264 --profile baseline --level 3.1 --preset veryfast \
     --tune zerolatency --bitrate 2000 --vbv-maxrate 2000 --vbv-bufsize 2000 \
     --output stream.264 input.yuv 1280x720

👉 点击展开 FFmpeg 集成参数 (C++)

AVCodecContext *c = ...;
// 设置 Profile 为 High
c->profile = FF_PROFILE_H264_HIGH;
// 设置 Level 为 4.1
c->level = 41;

// 码率控制：CBR 4Mbps
c->bit_rate = 4000000;
c->rc_min_rate = 4000000;
c->rc_max_rate = 4000000;
c->rc_buffer_size = 2000000; // VBV Buffer

// GOP 设置
c->gop_size = 60; // 2秒一个 I 帧 (30fps)
c->max_b_frames = 3; // 连续 B 帧数

// 熵编码
c->coder_type = FF_CODER_TYPE_AC; // CABAC

// 其他优化
av_opt_set(c->priv_data, "preset", "medium", 0);
av_opt_set(c->priv_data, "tune", "film", 0);

---

5. 实践建议与常见问题

5.1 实践建议

1. 场景调优 (Tuning)：
   • --tune film：实拍电影，保留噪点。
   • --tune animation：动画，多参考帧，去块强度大。
   • --tune zerolatency：直播，关闭 B 帧和预读。
2. 分辨率与码率推荐：
   • 1080p: 4-8 Mbps
   • 720p: 2-4 Mbps
   • 480p: 1-1.5 Mbps
3. CRF vs Bitrate：离线归档首选 CRF (18-23)，流媒体首选 2-pass VBR 或 CBR。

5.2 常见问题解答 (FAQ)

• Q: 为什么会出现马赛克？
  • A: 码率不足、丢包或关键帧间隔 (GOP) 太长。检查 QP 值是否过高。
• Q: 为什么画面会有呼吸效应 (Pumping)？
  • A: 码率控制不稳定，关键帧 QP 波动过大。尝试增大 VBV 缓冲区或降低 CRF。
• Q: IDR 帧和普通 I 帧的区别？
  • A: IDR 帧阻断参考链，解码器遇到 IDR 会清空 DPB (Decoded Picture Buffer)，防止错误扩散。普通 I 帧后的 P/B 帧仍可能参考 I 帧之前的帧。

---

参考文献

1. ITU-T Recommendation H.264 (06/2019): “Advanced video coding for generic audiovisual services”
2. Wiegand, T., et al. “Overview of the H.264/AVC video coding standard.” IEEE TCSVT, 2003.
3. Richardson, I. E. “The H.264 Advanced Video Compression Standard.” Wiley, 2010.
