HLS (HTTP Live Streaming) 流媒体技术权威指南

摘要: 本文档全面解析 Apple 推出的 HLS 流媒体协议。从技术原理到系统架构，从 M3U8 格式规范到自适应码率 (ABR) 算法，为您提供一站式的技术参考。

---

1. 技术概述 (Technical Overview)

1.1 HLS 定义

HLS (HTTP Live Streaming) 是由苹果公司 (Apple Inc.) 提出并实现的基于 HTTP 的流媒体网络传输协议。它的核心思想是将长时间的媒体流切分为一个个小的、基于 HTTP 的文件 (Segments) 进行下载和播放。

1.2 发展历程

• 2009年: 随 iPhone 3GS 和 iOS 3.0 首次发布，旨在解决移动端流媒体传输问题。
• 2017年 (RFC 8216): 正式发布 RFC 标准文档。
• 最新演进: 支持低延迟 HLS (LL-HLS)，将端到端延迟降低至 2 秒以内；支持 fMP4 (Fragmented MP4) 容器格式。

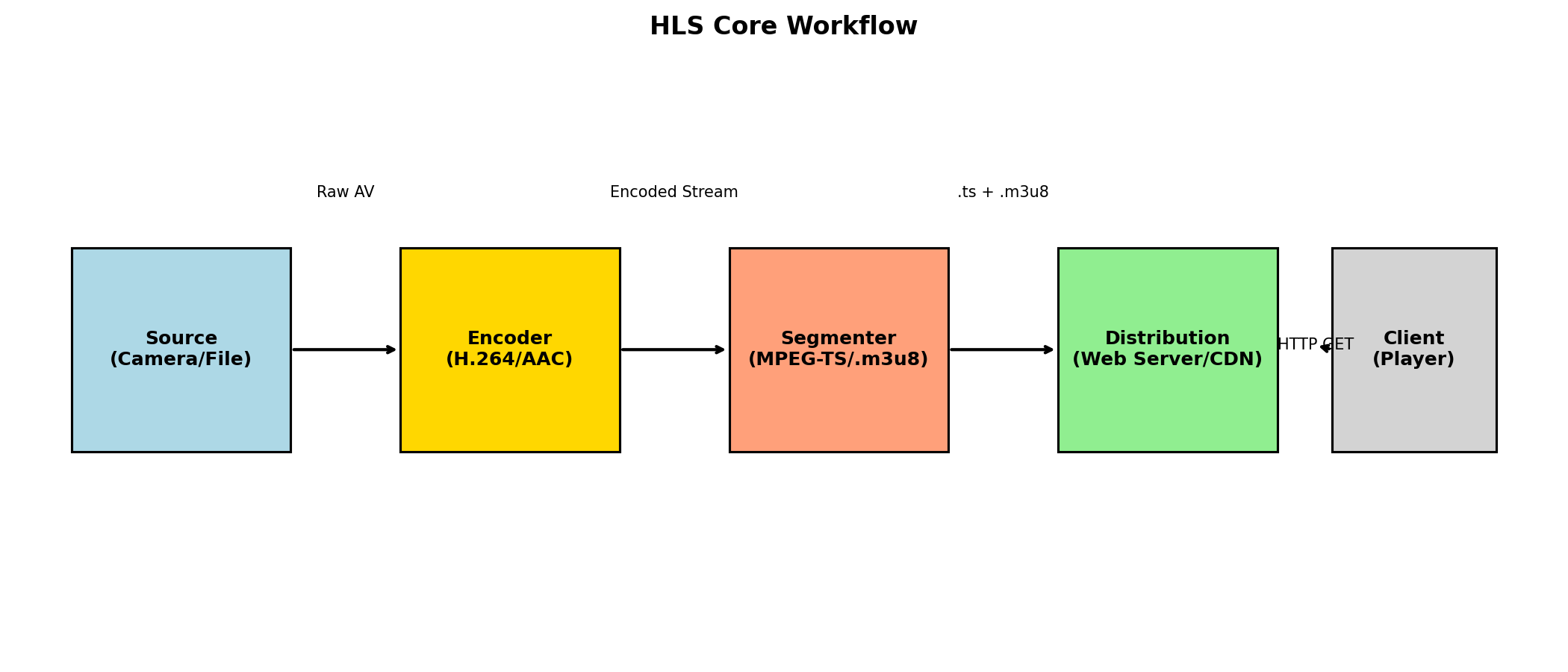

1.3 核心工作原理

HLS 的工作流程可以概括为：切片 (Segmentation) -> 索引 (Indexing) -> 分发 (Distribution) -> 播放 (Playback)。

1. 采集与编码: 将音视频源编码为 H.264/H.265 + AAC 格式。
2. 切片与封装: 将连续的流切分为短时长的 TS 或 fMP4 片段，并生成 M3U8 索引文件。
3. HTTP 分发: 通过标准 Web 服务器或 CDN 分发这些静态文件。
4. 客户端播放: 播放器下载 M3U8，按序下载并播放分片。

---

2. 技术架构详解 (Architecture)

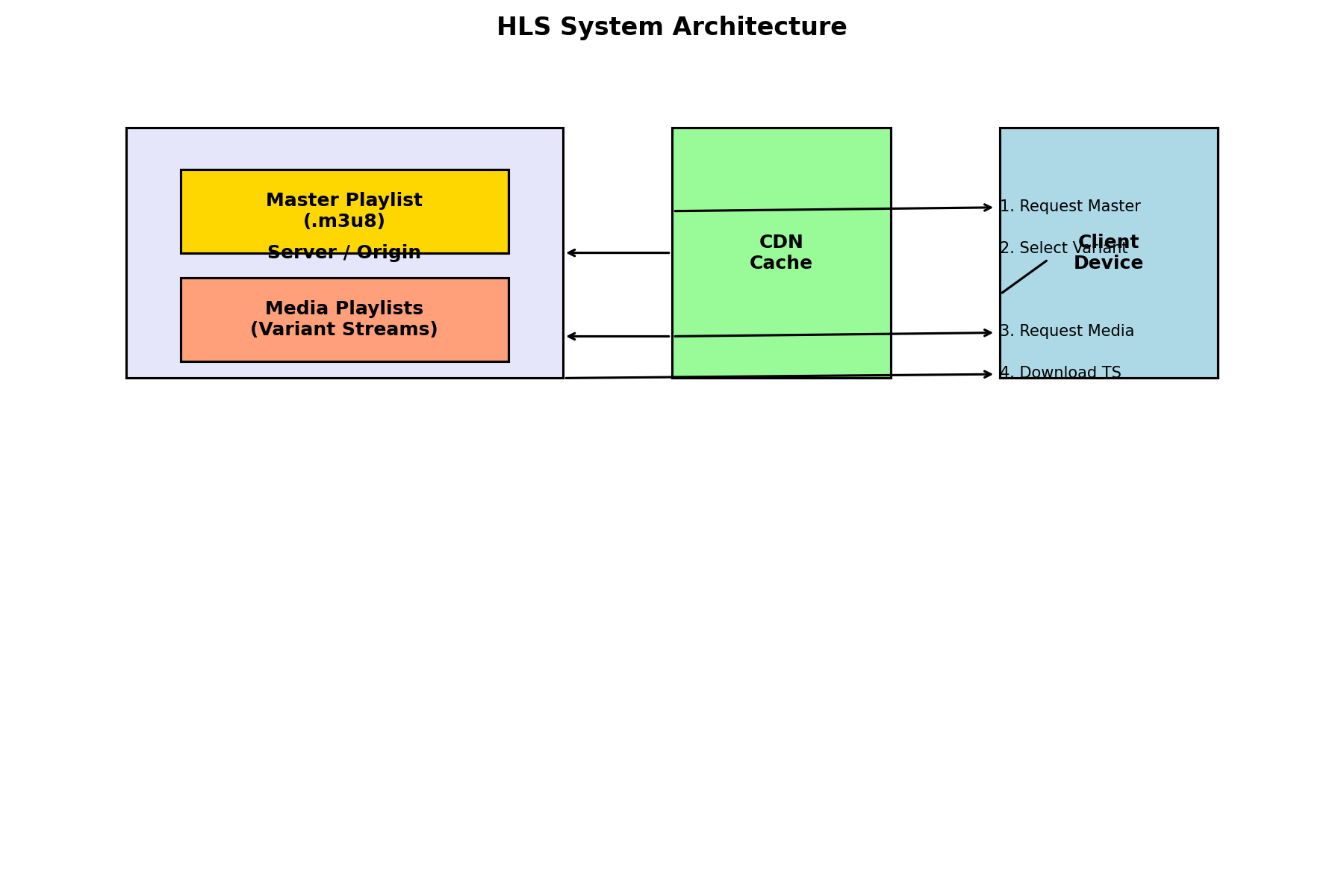

2.1 系统架构

HLS 的架构设计极度依赖 HTTP 标准设施，天然具备良好的穿透性和扩展性。

• Media Encoder (编码器): 负责将原始视频转码为不同码率的流。
• Stream Segmenter (分片器): 负责将流物理切片，并更新 M3U8。
• Distribution (分发层): 任何标准 HTTP 服务器 (Nginx/Apache) + CDN。HLS 不需要专门的流媒体服务器软件。
• Client (客户端): 解析 M3U8，根据网络状况选择分片。

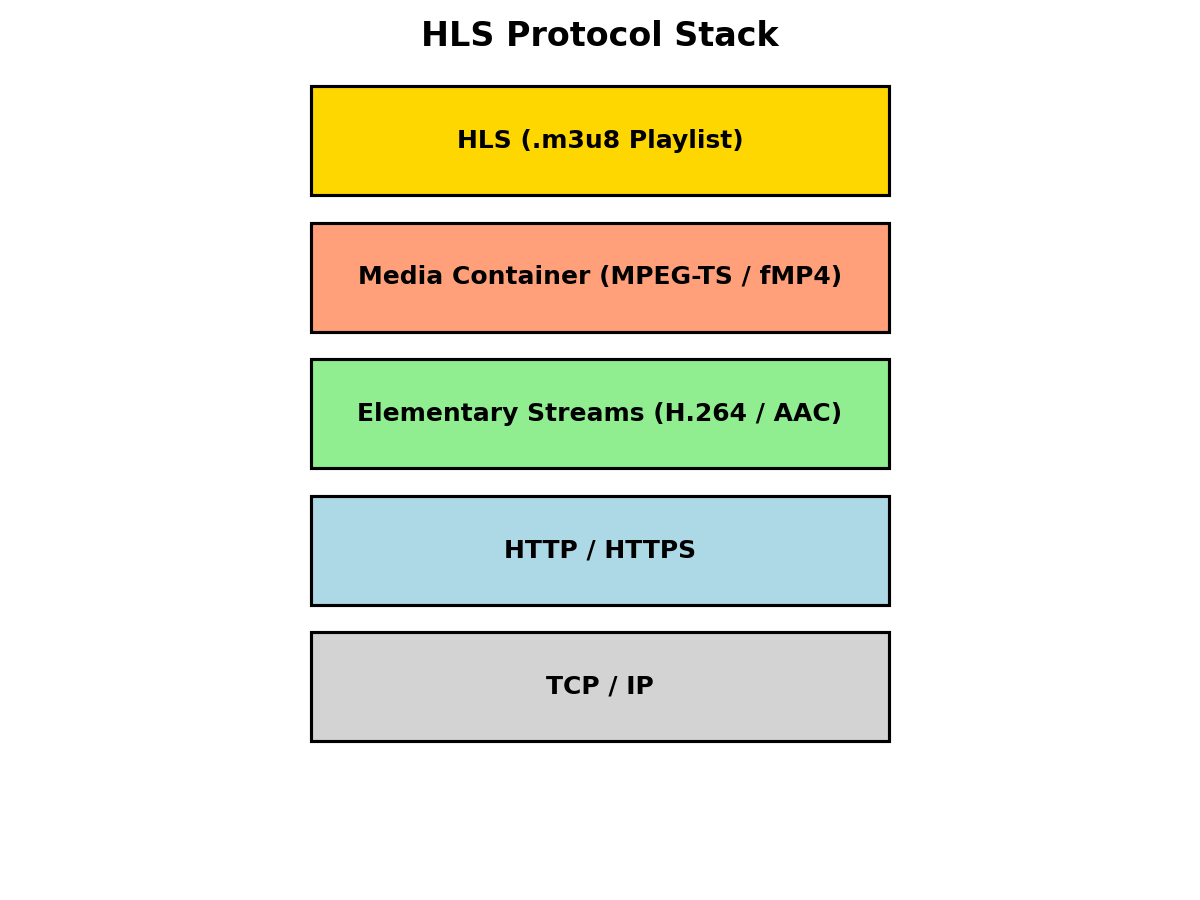

2.2 协议栈对比

特性	HLS	RTMP	WebRTC
传输层	HTTP/TCP	TCP	UDP
延迟	高 (6-30s)	低 (1-3s)	极低 (<500ms)
兼容性	极好 (全平台)	差 (需 Flash/插件)	好 (现代浏览器)
CDN支持	完美 (静态文件)	一般 (需专有节点)	难

---

3. 实现细节 (Implementation Details)

3.1 M3U8 播放列表规范

M3U8 是 HLS 的核心索引文件，基于 M3U 格式扩展。

Master Playlist (主播放列表)

用于定义多码率适配流。
示例文件: examples/master.m3u8

#EXTM3U
#EXT-X-VERSION:3

# 800kbps, 480p
#EXT-X-STREAM-INF:BANDWIDTH=800000,RESOLUTION=854x480
low/playlist.m3u8

# 2.4Mbps, 720p
#EXT-X-STREAM-INF:BANDWIDTH=2400000,RESOLUTION=1280x720
high/playlist.m3u8

Media Playlist (媒体播放列表)

包含具体的分片信息。

VOD (点播) 模式: 包含所有分片，以 #EXT-X-ENDLIST 结尾。
示例文件: examples/media_vod.m3u8

#EXTM3U
#EXT-X-TARGETDURATION:10
#EXTINF:10.0,
segment0.ts
#EXTINF:10.0,
segment1.ts
#EXT-X-ENDLIST

Live (直播) 模式: 持续更新，包含滑动窗口内的分片。
示例文件: examples/media_live.m3u8

#EXTM3U
#EXT-X-MEDIA-SEQUENCE:105
#EXTINF:6.0,
segment105.ts
#EXTINF:6.0,
segment106.ts

3.2 媒体文件格式

• MPEG-2 TS (.ts): 传统标准格式。每个 TS 包 188 字节，抗丢包能力强，但头部开销大。
• Fragmented MP4 (.m4s): 新标准 (WWDC 2016 引入)。效率更高，与 DASH 兼容性更好。

3.3 加密与 DRM

支持 AES-128 加密。

#EXT-X-KEY:METHOD=AES-128,URI="https://key-server.com/key",IV=0x...

播放器需先请求 Key Server 获取密钥，解密后播放。

---

4. 性能优化 (Performance Optimization)

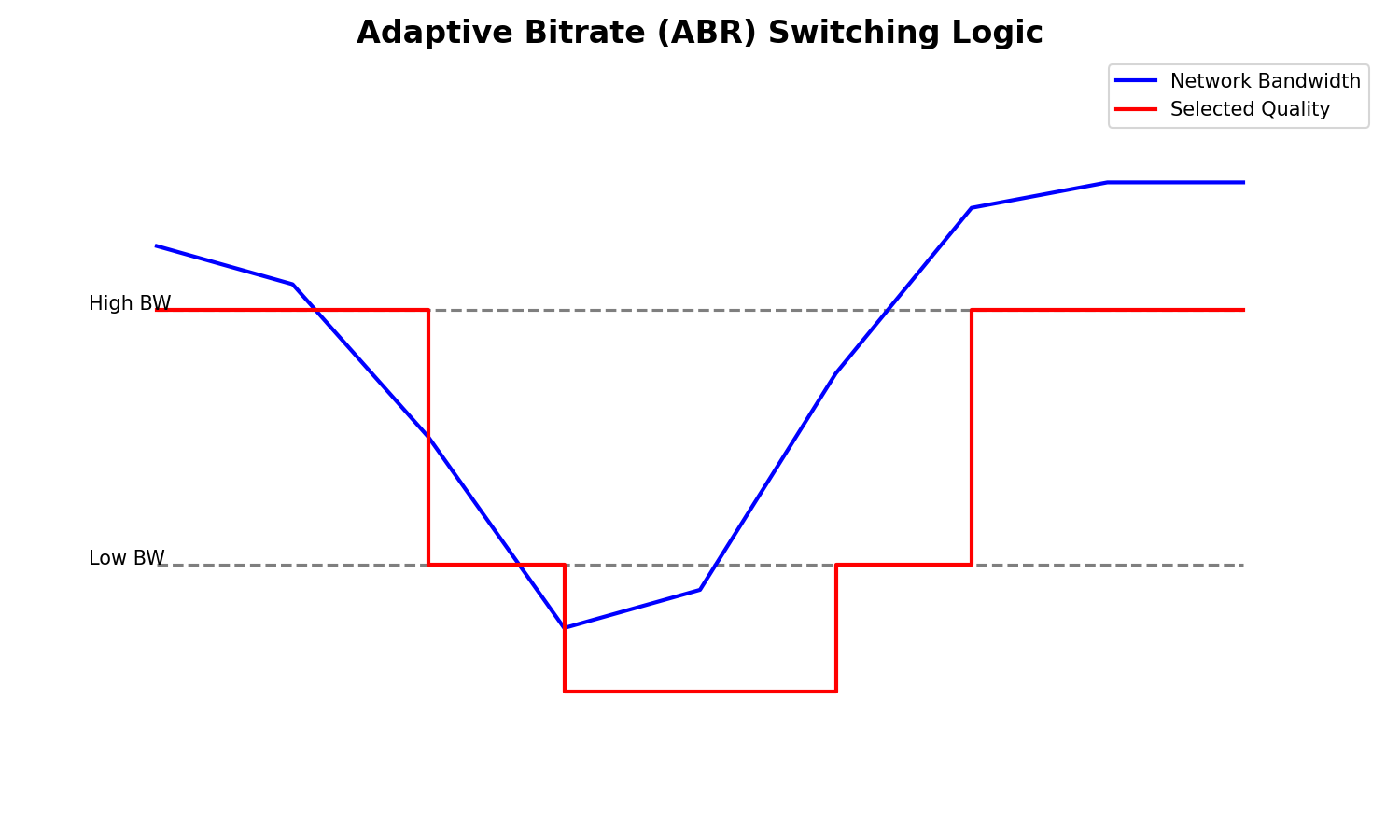

4.1 自适应码率 (ABR) 原理

播放器根据当前网络带宽动态切换 Stream。

• 带宽检测: 计算分片下载耗时与时长的比率。
• 切换逻辑: 当带宽下降到阈值以下，请求低码率 M3U8 中的下一个分片。

4.2 延迟优化

• 减小切片时长: 将 Target Duration 从默认 10s 降至 2-4s。
• 减小播放列表长度: 直播窗口仅保留 3 个分片。
• LL-HLS: 利用 HTTP/2 Push 和 Chunked Transfer Encoding 实现亚秒级延迟。

4.3 缓存与首屏

• CDN 缓存: 配置 HTTP Cache-Control 头，让边缘节点缓存 TS 文件。
• 预加载: 播放器在 UI 渲染前预先下载第一个分片。

---

5. 平台兼容性 (Compatibility)

平台	支持情况	备注
iOS (Safari/App)	原生支持	系统级集成，体验最佳
Android	原生支持	4.0+ 支持，但在不同机型上解码器表现不一
Web (Chrome/Edge)	需 MSE 库	需使用 hls.js 或 video.js 等库进行转码播放
MacOS (Safari)	原生支持	桌面端唯一原生支持的浏览器

5.1 浏览器兼容方案 (hls.js)

在不支持 HLS 的浏览器 (如 PC Chrome) 上，利用 HTML5 MSE (Media Source Extensions) 技术，通过 JavaScript 将 TS 切片转封装为 fMP4 喂给 <video> 标签。

if (Hls.isSupported()) {
  var video = document.getElementById('video');
  var hls = new Hls();
  hls.loadSource('https://video-dev.github.io/streams/x36xhzz/x36xhzz.m3u8');
  hls.attachMedia(video);
}

---

附录：参考资源

• Apple HTTP Live Streaming (HLS) Authoring Specification
• RFC 8216: HTTP Live Streaming
• hls.js Github Repository
