催审批还在切微信打电话，忙线、拒接、超时在会话里都看不见。RuoYi Office 把音视频嵌进全功能 IM：资料卡点语音 / 视频，来电在任意子页浮层弹出，接通后控制条只管静音、摄像头和挂断。媒体进 LiveKit 房间，状态机、Token、来电信令留在自己的服务。

▲ 左手机来电 → SpringBoot3 推 1601 信令 → 中 PC 双人画面 / 来电浮层 → LiveKit Token 进同一房间 → 右 UniApp 静音挂断。Vue3 与 UniApp 共用房间，不共用页面

---

引言：通话若只是套一层 WebRTC，产品会先散

企业里「打个电话」看起来像聊天功能，落地时却会拆成四件互不相让的事：谁能拨、谁该响、房间怎么进、历史怎么写。四件塞进同一个前端组件，忙线会漏、群通话会重复开房、小程序还会假装自己也能推流。

错法	看起来省事	上线一周后
直接嵌第三方会议链接	不用自研	组织外账号、无忙线、会话里没有结束原因
自研 SDP 协商	显得完整	弱网、防火墙、移动端编解码全自己扛
通话按钮绑死在会话页	少写一个浮层	人在通讯录时来电看不见
按住说话和实时通话共用入口	少一个图标	用户按住想发语音条，却弹出摄像头授权

正确的形状是：LiveKit 只管房间里的媒体；自有后端只管会话状态、Token、来电信令和历史 tip。 按住说话是消息气泡，实时通话是另一条状态机。本文只写后一条。

连接性也要画清：SpringBoot3 发 1601、发 Token、写灰气泡；LiveKit 只认房间和轨道；Vue3 的来电浮层和 UniApp 的通话页共用同一个 room，不共用同一套页面。少任何一环，都会变成「信令到了但没声音」或「声音通了但会话里没有结束原因」。

不要把这篇读成 IM 大全。单聊发图、文件、未读红点，8 月那篇轻聊已经写过。这里只写 /im/home 上能拨出去、能接起来的通话。

---

一、先把产品边界画清

1.1 两种 IM，不要混成一个按钮

形态	路由	通话按钮
OA 轻聊	/oa/im	通常没有。审批详情找人、传一句油费
全功能 IM	/im/home	资料卡「语音聊天 / 视频聊天」，群会话另有选人发起

客户只要审批旁边能问一句，不要上 LiveKit。上了完整 IM，才在资料卡露出拨打。两种形态共用组织选人，不共用通话状态机。

1.2 私聊一次性信令，群通话两段灰气泡

私聊：主叫邀请，被叫接、拒或超时，结束原因写进会话。群通话还要让没被邀请的人看见「有人在打」。所以群聊在消息流里多写两段：

类型	编号	谁看见	什么时候写
RTC_CALL	1601	仅参与方	邀请、加入、拒绝、未接、离开
RTC_CALL_START	1610	群全员	发起时入消息流
RTC_CALL_END	1611	群全员	取消或离开导致关房

1601 是浮层的燃料。1610 / 1611 是会话列表预览和历史灰气泡。不要用 1601 广播全群，否则没被邀请的人屏幕上会弹接听。

1.3 状态机只要三档主表

主表 im_rtc_call：CREATED → RUNNING → ENDED。发起人自己先 JOINED，但通话仍停在 CREATED，等第一个非发起人接通才切 RUNNING。明细 im_rtc_participant 每人一行：INVITING / JOINED / LEFT / REJECTED / NO_ANSWER。关房时明细必须落到后三个终态之一，浮层才收得干净。

结束原因写在主表：挂断、已拒绝、已取消、无人接听、对方正忙、异常。灰气泡文案认这个枚举，不要前端自己编一句「通话结束」。

---

二、系统设计：谁干什么

子模块	功能	面向谁
通话服务	创建、邀请、接听、拒绝、离开、忙线锁	全功能 IM 用户
LiveKit 客户端封装	签 Token、验 Webhook	媒体房间
WebSocket 通知	1601 推参与方	正在响铃或在房的人
消息服务	1610 / 1611 入聊天	群成员、私聊双方
超时 Job	振铃超时标 NO_ANSWER	无人接听
清理 Job	房间残留兜底	运维

核心决策：

决策点	方案	理由
媒体不自研	LiveKit 推拉流	SDP、弱网、设备差异不进业务仓库
同好友 / 同群一把锁	Redis 锁 + 锁内再查活跃通话	防并发各开一通
Token 跟响应走	create / accept / join 里签发	ENDED 不再签，前端自然收起
浮层不绑会话页	全局通话容器	人在通讯录也能接
小程序不装通话	supportsRtc() 为 false	不要假装全端都通

Webhook 只做离开 / 关房兜底。签名失败返回成功但忽略，避免给伪造请求反馈。房内 Track 变化由客户端事件处理，后端不重复推「谁开了摄像头」。

---

三、PC：资料卡拨打和三态浮层

入口在全功能 IM 的用户资料卡，不是会话输入框旁边的麦克风。输入框麦克风是按住说话。资料卡是「语音聊天 / 视频聊天」。

▲ 全功能 IM 会话顶栏电话图标，点开是语音 / 视频。输入框麦克风是按住说话，不要点错

点下去之后，主叫进邀请中，被叫在任意 IM 子页弹出来电。浮层有三态：邀请中、来电、通话中。容器挂在 /im/home 根上，不跟当前会话组件一起卸载。历史里留下时长和结束原因，刷新后还在。

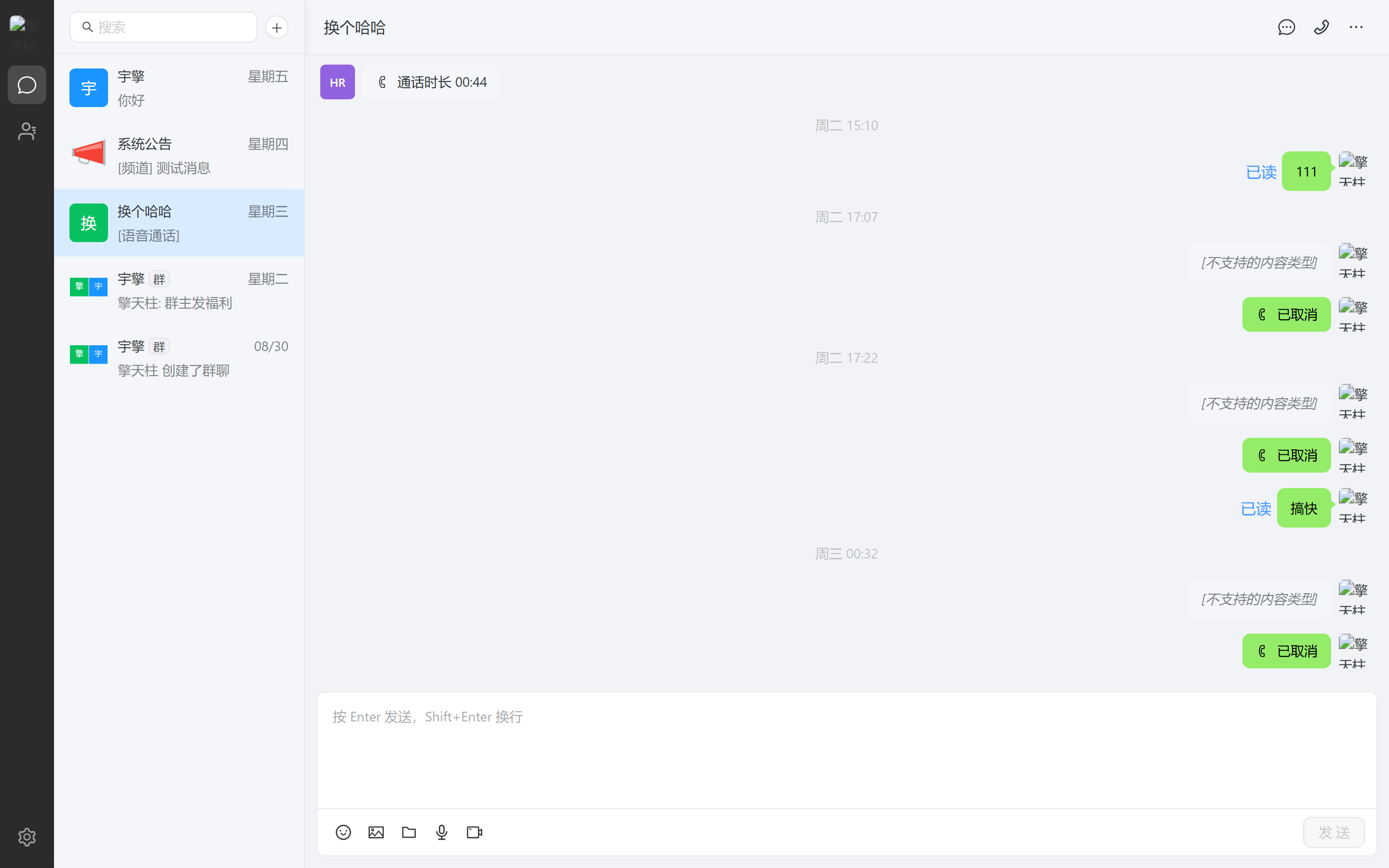

▲ 会话里的语音通话灰气泡：时长、已取消、已拒绝。1610 / 1611 写在这里，不是只推 1601

▲ 群或私聊预览写成「语音通话」。没被邀请的人只看见灰气泡，不弹接听

接通后控制条只留媒体动作：静音、关摄像头、切扬声器、挂断。忙线文案是「当前已有通话」，不要复用会议室「时段冲突」。

▲ 顶栏电话入口随时可再拨；进行中的通话在会话预览里写成「语音通话 00:44」

群通话顶部可以有一条「N 人正在通话」胶囊。点加入走 join，校验必须是群成员，防止只拿 room 字符串就越权进房。群里还能追加邀请，被邀请人再收 1601。胶囊条只给还在进行的房间，灰气泡留给历史。

---

四、移动端：拨打、来电、通话中

UniApp 通话页在 pages-im/home/conversation/rtc/call/。H5 和 App 走 LiveKit；小程序编译期关掉，supportsRtc() 返回 false，按钮直接不渲染。

麦克风、摄像头授权和打卡定位授权不是同一套。打卡要的是位置；通话要的是媒体设备。首次拨打再弹，不要在登录时一口气要完。

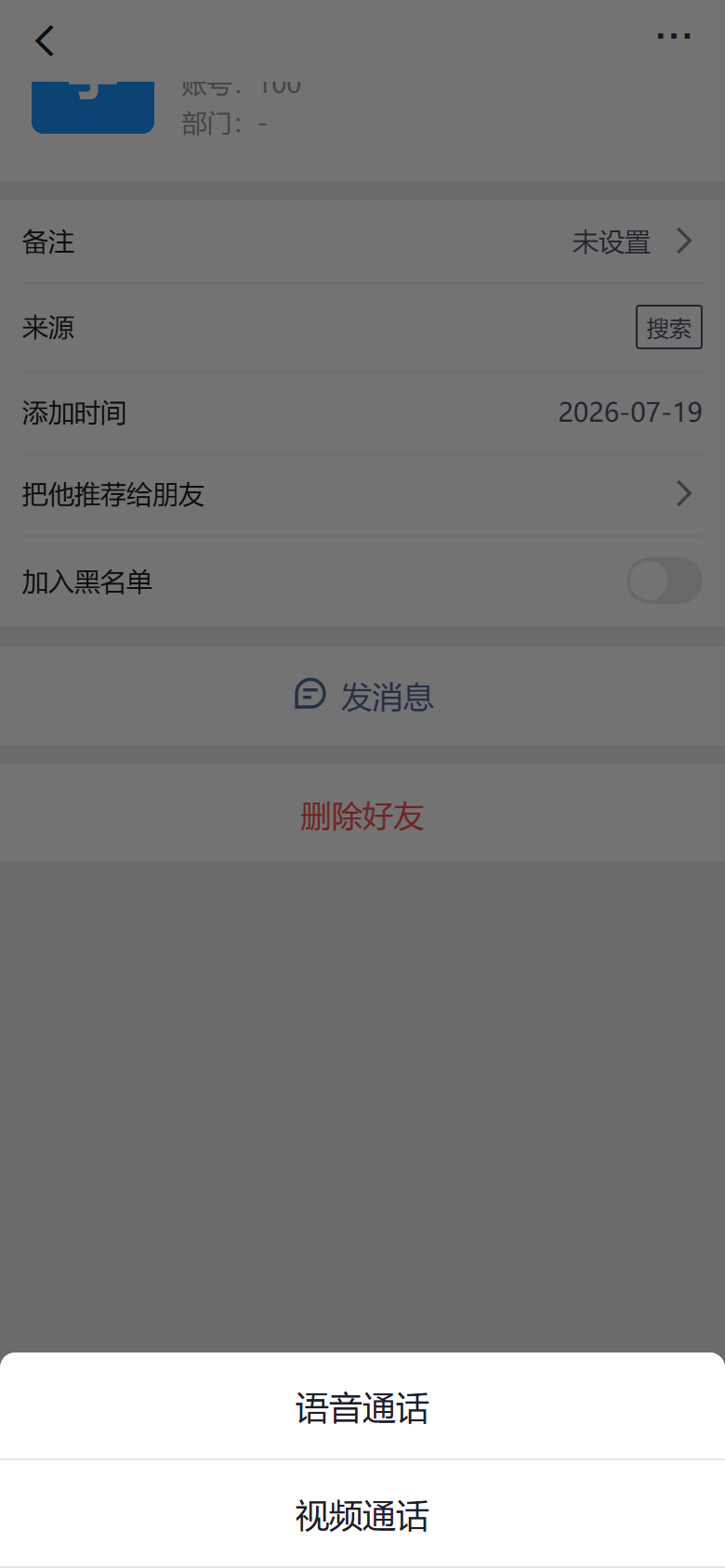

▲ 好友资料卡底部「音视频通话」，再拆语音 / 视频。这里不是按住说话

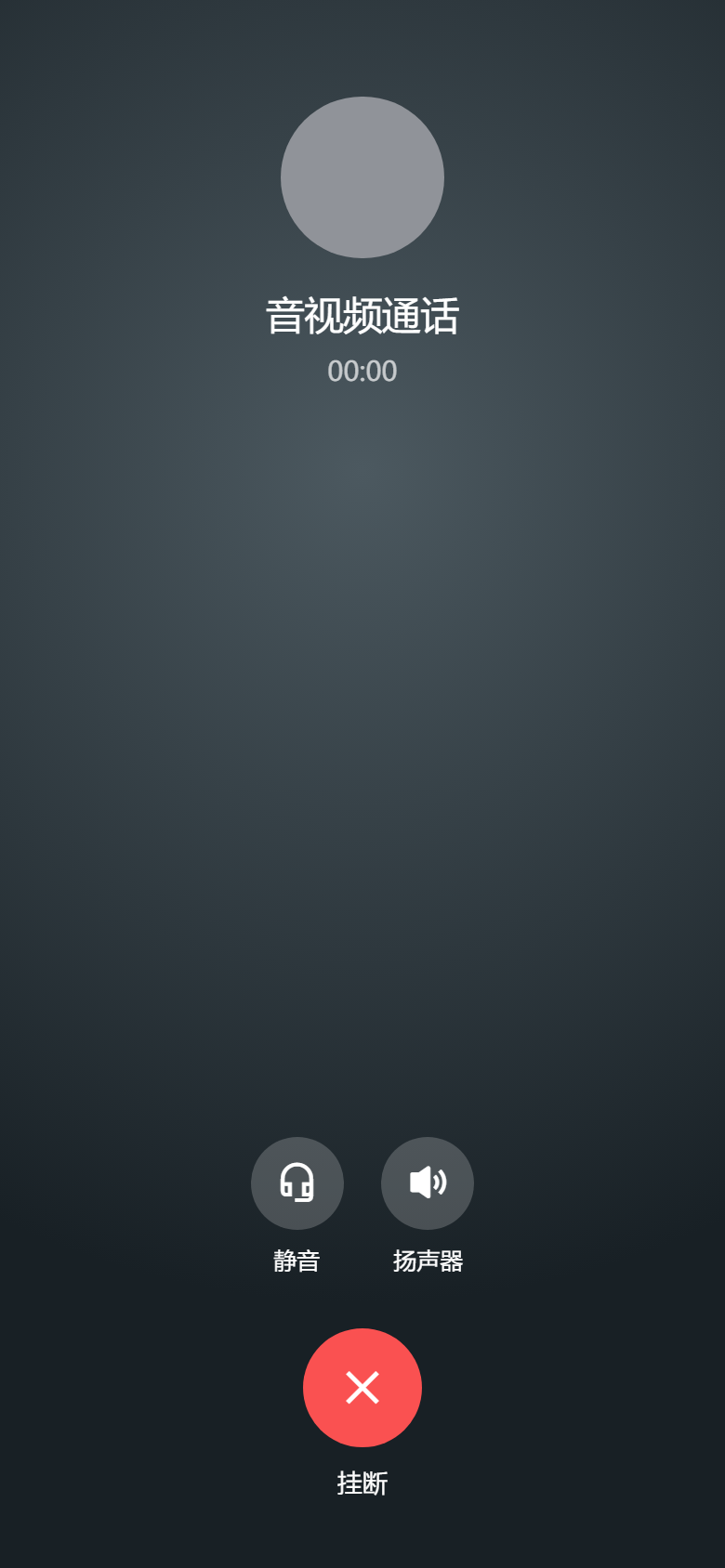

▲ 竖屏通话页：头像、计时、静音、扬声器、红色挂断。390×844

▲ 控制条只留媒体动作。挂断后回会话，灰气泡写结束原因

PC 与手机可以同时在线，但一通通话只允许一端接。另一端收到 JOINED / END 后收起浮层。不要做成「两边各进一个房间」。

演示站若 LiveKit 代理不通，页面仍应看得到拨打和来电 UI。媒体没接通不等于信令没落地。正文认分层，不假装已经听到声音。

---

五、后端核心实现

5.1 创建通话：锁、落库、推邀请

同好友对、同群必须串行。锁内再查活跃通话，避免两个窗口同时点视频。

public ImRtcCallDO createCall(Long userId, ImRtcCallCreateReqVO reqVO) {
    validateEnabled();
    validateCreateCall(userId, reqVO);
    if (ImConversationTypeEnum.isGroup(reqVO.getConversationType())) {
        return rtcCallLockRedisDAO.lockGroup(reqVO.getGroupId(),
                () -> createGroupCall(userId, reqVO));
    }
    Long peerUserId = CollUtil.getFirst(reqVO.getInviteeIds());
    return rtcCallLockRedisDAO.lockPrivate(userId, peerUserId,
            () -> createPrivateCall(userId, reqVO, peerUserId));
}

锁内主体写主表 + 参与表，再推 1601，群聊再写 1610。room 用 UUID，同时当 LiveKit 房间名。

ImRtcCallDO call = new ImRtcCallDO().setRoom(room)
        .setConversationType(reqVO.getConversationType())
        .setMediaType(reqVO.getMediaType())
        .setInviterUserId(inviterId)
        .setStatus(ImRtcCallStatusEnum.CREATED.getStatus())
        .setStartTime(now);
rtcCallMapper.insert(call);
// 发起人即时 JOINED；被邀请人 INVITING
pushCallInviteNotification(call, inviterUser, inviteeId, invitee, invitees);
pushCallStartNotification(call, inviterUser, invitees);

私聊对方已在另一通话，当场 end(BUSY)，主叫看到「对方正忙」，不要空等振铃超时。

5.2 Token：只给还活着的房间

响应 VO 在 create / accept / join 里带 livekitUrl 和 token。ENDED 把 token 置空，前端据此提示「通话已结束」。

.setLivekitUrl(imProperties.getRtc().getLivekitUrl())
.setToken(ended ? null : rtcCallService.signCallToken(userId, call.getRoom()))

签发时 video claim 锁死房间：roomJoin、canPublish、canSubscribe。TTL 读配置小时数。同 identity 重连会踢前一个连接，正好满足「一端接了另一端掉线」。

5.3 移动端：平台开关比提示文案重要

function supportsRtc() {
  // #ifdef H5 || APP-PLUS
  return true
  // #endif
  // #ifndef H5 || APP-PLUS
  return false
  // #endif
}

小程序编译进 stub，按钮不出现。不要在运行时 toast「暂不支持」却仍画出绿色通话键。发起、接听、加入都做 single-flight，弱网连点不会开两个房间。

---

六、几个容易做错的点

浮层必须是全局的。 绑在会话页，人切到通讯录就接不到。PC 容器和移动端独立通话页都认同一套 store。

历史要落库。 重进会话应能看见「通话 3 分 20 秒」或「已拒绝」。只推 1601 不写 1611，刷新后气泡消失。

超时有两道。 前端 RUNNING 端定时打 no-answer-call-check；后端还有参与者超时 Job。只靠前端，被叫杀进程后主叫会一直响。

Webhook 是兜底，不是主路径。 正常挂断走 leave / cancel。房间被媒体侧关掉，再靠签名校验后的事件把主表推到 ENDED。

局域网地址。 配置里的 LiveKit URL 若写成 127.0.0.1，手机打不开。换成当前 hostname，和考勤围栏的「本机 IP」不是同一件事。

---

七、数据结构

im_rtc_call：id、room、会话类型、媒体类型、发起人、群 id（私聊空）、状态、结束原因、发起 / 接通 / 结束时间。

im_rtc_participant：id、callId、room、userId、角色（发起 / 被邀 / 中途加入）、状态、邀请 / 接听 / 离开时间。

不要把 SDP、Track、音量存进这两张表。媒体状态在房间里，业务表只回答「这通还在不在、谁该响、为什么结束」。

Redis 锁键按私聊双方或群 id。锁粒度不要落到「全站一把通话锁」，否则两个不相干的部门会互相排队。

---

八、技术亮点

设计要点	实现方式	价值
媒体与信令拆开	LiveKit + 自有状态机	业务仓库不扛编解码
1601 只推参与方	WebSocket 通知	群里其他人不受来电打扰
群 START / END	1610 / 1611 入消息流	会话预览和历史灰气泡
忙线锁	Redis 同好友 / 同群	不会并发出两通
Token 跟房间走	JWT video claim	越权进房被房间名拦住
浮层全局	/im/home 根容器	通讯录也能接
一端接听	同 identity 互踢 + 信令收敛	PC 与手机不抢麦
小程序 stub	编译期关闭	不假装全端都通
超时双通道	前端探活 + Job	杀进程也能 NO_ANSWER
Webhook 兜底	验签后关房	媒体侧异常可收敛
轻聊无按钮	/oa/im 不进 RTC	审批找人不会弹摄像头
语音条分开	输入框 ≠ 资料卡	按住说话不是实时通话

---

九、快速体验

在线演示：https://ruoyioffice.com/web/（账号 admin / admin123）

1. 登录后打开全功能 IM：/im/home。
2. 点开一个好友资料卡，确认有「语音聊天 / 视频聊天」。
3. 另开一个浏览器（或手机 H5）用被叫账号登录，停在通讯录或会话页。
4. 主叫点语音。被叫应看到来电浮层，而不是必须回到那条会话。
5. 接听后看控制条：静音、摄像头、挂断。
6. 挂断后回会话，灰气泡应有结束原因。
7. 再进 /oa/im 轻聊，确认没有这对通话按钮。
8. 群会话若有人在打，看胶囊条和 START 灰气泡。

手机 H5 本机一般是 http://localhost:9000/，通话页路由 /pages-im/home/conversation/rtc/call/index。演示站 LiveKit 若不通，仍按上面核对浮层和按钮，不要用「没声音」否定信令。

源码仓库：GitHub：https://github.com/yuqing2026/ruoyi-office ｜ GitCode：https://gitcode.com/zhouzhongyan/ruoyi-office ｜ Gitee：https://gitee.com/yqzy1688/ruoyi-office

---

十、结语

企业音视频的难度不在画面能不能动，而在「谁该响、谁能进房、结束后会话里留下什么」。RuoYi Office 把媒体丢给 LiveKit，自己只做状态机、Token、1601 来电和 1610 / 1611 历史。资料卡拨打、全局浮层、通话中控制条，是用户能点到的三层；轻聊不带通话，是给只想问一句油费的客户留的门。

读者能带走的三句：按钮认资料卡，不认输入框麦克风；信令认参与方，不广播全群；小程序可以没有通话，不要假装有。

你们现在催审批是切微信，还是系统里能直接打？评论区对照一下轻聊和全功能 IM，比空泛「上了即时通讯」有用。

相关阅读：同目录轻聊讲单聊群聊发图发文件；IM 总览只点到通话。那些文章不替代本页的房间和浮层。

---
