交叉编译ZLMediaKit到RK3588与配置公网 WebRTC 播放

cuijiecheng2018

489人浏览 · 2026-09-03 00:00:00

cuijiecheng2018 · 2026-09-03 00:00:00 发布

一、引言

这是一篇关于 RK3588、GStreamer、ZLMediaKit 与公网 WebRTC 配置的实践文章：先解释为什么媒体服务器要部署在板端，再给出从 ARM64 运行包、WebRTC candidate 到公网端口映射的可验证落地方法。

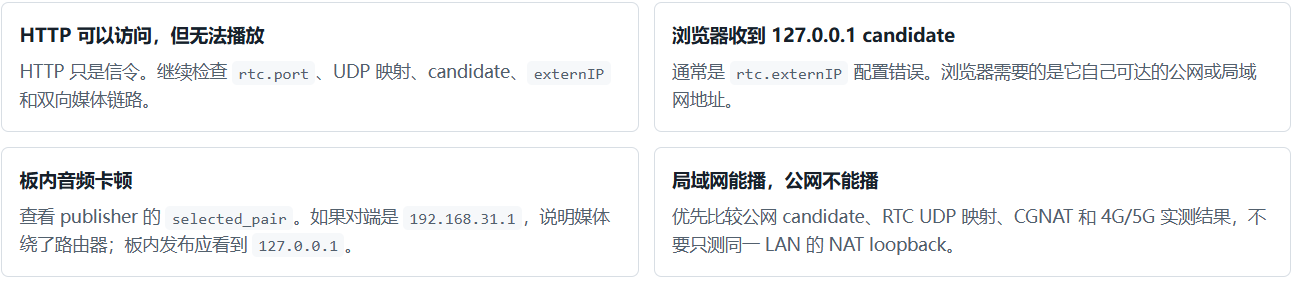

先看安全边界：本文验证方案使用 HTTP、公网 IPv4 和路由器端口映射。生产环境应使用 HTTPS、域名、Token 鉴权，限制管理端口。

已验证结论：播放器将 H.264/Opus WebRTC 流发布到同机 ZLMediaKit，ZLM 再向公网浏览器分发。板内发布 ICE candidate 固定为 127.0.0.1，浏览器获得的 candidate 仍为公网 IP，可避免板内 RTP 绕行路由器 NAT 造成音频丢包和抖动。

二、背景：为什么RK3588需要部署ZLMediaKit

在我们开发的一个软件系统中，GStreamer 负责把素材或采集输入变成可播放的音视频管线，rk3588_gst_player 是运行在板端的我们开发的播放器进程，负责驱动这些管线并发布 WebRTC 流；RK3588 硬件负责高效完成视频采集/播放、H.264 编码和 Opus 音频。RK3588 很适合承担这些工作，但让浏览器直接连接播放器，会把多客户端访问、公网 NAT、WebRTC 信令和 ICE candidate 管理全部压到嵌入式进程上。连接一多，资源生命周期和公网可达性就很难统一处理。

ZLMediaKit 的角色不是播放器，而是板端的 WebRTC 媒体服务器：它接收播放器发布的流，统一维护媒体源，再为每个浏览器建立播放连接。这样播放器负责“产生媒体”，ZLM 负责“分发媒体和管理连接”：

素材/采集输入
      │ GStreamer 管线（H.264 + Opus）
      ▼
RK3588 播放器
      │ WebRTC publish
      ▼
  ZLMediaKit
      │ WebRTC play
      ▼
  公网浏览器

三、方案架构与数据流

视频素材
   │
   ├─物理 HDMI 播放
   │
   └─rk3588_gst_player
        └─H.264 + Opus + RTP + WebRTC publisher
             │  板内信令：127.0.0.1:ZLM_HTTP_PORT
             │  板内 ICE candidate：127.0.0.1
             ▼
          ZLMediaKit
             │  公网 HTTP：WebRTC SDP API
             │  公网 UDP：DTLS/SRTP 音视频
             ▼
        路由器 NAT 端口映射
             ▼
          公网浏览器

路径	地址	用途
播放器→ZLM 信令	`http://127.0.0.1:HTTP_PORT/index/api/webrtc?...type=push`	不经过路由器。
播放器→ZLM 媒体	`zlm_publisher_ice_ip=127.0.0.1`	避免公网 NAT hairpin。
浏览器→ZLM 信令	`http://PUBLIC_IP:HTTP_PORT/index/api/webrtc?...type=play`	前端向此 API POST offer SDP。
浏览器→ZLM 媒体	`PUBLIC_IP:RTC_PORT/udp`	ZLM 通过 `rtc.externIP` 向浏览器公布。

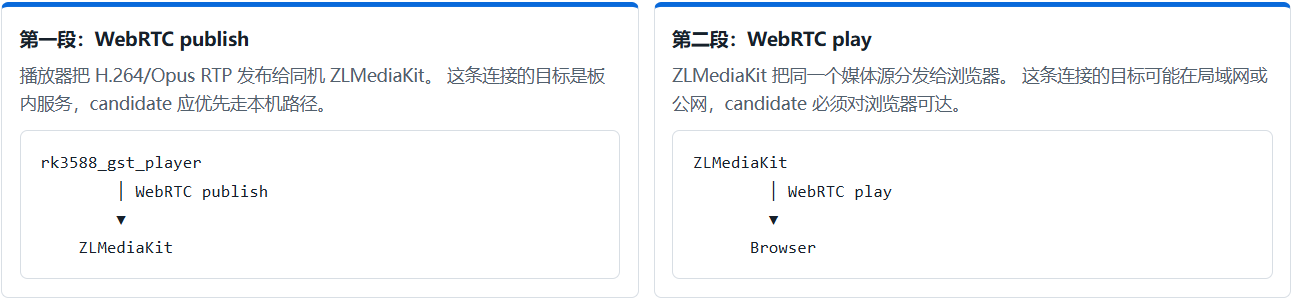

四、一个系统中存在两段 WebRTC

两段连接彼此独立：candidate 不同、网络路径不同、配置目的不同。把 publisher 的公网配置和 browser 的公网配置混在一起，是“板内音频卡顿”和“公网浏览器无画面”中最常见的排查错误。

五、candidate 设计原则

（一）为什么 publisher 使用 127.0.0.1

播放器和 ZLMediaKit 位于同一块 RK3588，板内发布路径应当是：

rk3588_gst_player ── localhost ──> ZLMediaKit

zlm_publisher_ice_ip=127.0.0.1 把这条连接固定在本机。若误用公网 candidate，流量可能变成：

播放器 → 路由器 → 公网 IP → ZLMediaKit

这会引入 NAT hairpin、额外延迟和丢包风险；板内发布使用 127.0.0.1，公网播放则使用 rtc.externIP 公布的公网地址，二者不能混用。

（二）rtc.externIP 到底给谁用？

rtc.externIP 不是给播放器使用的，它告诉 ZLMediaKit：返回给外部浏览器的 ICE candidate 应该使用哪个地址。配置项本身只填写 PUBLIC_IP，candidate 最终会与 rtc.port 组合成 PUBLIC_IP:RTC_PORT。若写成 127.0.0.1，公网浏览器会收到不可达地址；公网端口还必须与路由器映射保持一致。

六、前置条件

（一）开发机

Ubuntu 开发机，项目路径为 /home/cuijc/xiangmu/RK3588-GStreamer-Player。
能通过 SSH 访问目标板，并已安装 sshpass、ssh、scp和 tar。
使用仓库的 scripts/build.sh 交叉编译播放器，不在 RK3588 板上原生编译播放器。

sudo apt-get update
sudo apt-get install sshpass openssh-client tar

（二）板端

CPU 架构必须为 aarch64。
板子可访问公网 IP 检测站点，并能向浏览器发送 UDP。
目标板最好使用静态 LAN IP 或 DHCP 保留，否则路由器映射会失效。
Buildroot 中已有 ZLM 依赖的 libssl.so.1.1、libcrypto.so.1.1、C/C++ 运行库。本项目的 ZLM 包额外携带 libsrtp2.so.1。

uname -m
# 期望：aarch64

ip addr
df -h /root

（三）公网网络

路由器 WAN 口必须拥有真实、可入站的公网 IPv4。
若 WAN IP 与公网查询结果不同，通常是 CGNAT 或上级 NAT，仅配置家用路由器映射无法解决。
防火墙和运营商不得阻断所选 RTC UDP 端口。

（四）从零部署路线

下图中的 streamControl 是播放器的启流控制消息：调用它会启动指定通道的 WebRTC publisher，并等待媒体源达到可播放状态。

准备 ARM64 ZLMediaKit 运行包
          │
          ▼
上传到 RK3588
          │
          ▼
配置 config.ini
          │
          ▼
启动 MediaServer
          │
          ▼
启动 rk3588_gst_player
          │
          ▼
发送 streamControl
          │
          ▼
浏览器 WebRTC 播放

这条路线的关键不是命令顺序本身，而是每一步都为下一层提供前提：先有可运行的 ARM64 服务，再有正确的 HTTP/RTC 配置，最后才验证浏览器播放。

七、交叉编译 ZLMediaKit ARM64 安装包

WebRTC 依赖 OpenSSL、libsrtp 和 SCTP；CMake 找不到依赖时可能自动关闭 WebRTC；编译成功不代表 WebRTC 功能已开启，必须检查配置结果和运行时 codec。

需要升级或重建 ZLMediaKit 时，应以官方文档为准：

已验证编译基线： ZLMediaKit commit 0e9e59bf4382335bce22b2214877803f3beeeeca （版本时间 2026-08-06），libsrtp 2.5.0，GCC 10.3.1， Buildroot sysroot 中的 OpenSSL 1.1。当前已验证二进制内嵌的版本信息为 ZLMediaKit(git hash:0e9e59b/...)，不建议在交付环境直接编译不固定的 master。

（一）安装开发机构建工具

以下命令只在 Ubuntu 开发机执行。ZLM 和 libsrtp 都使用本项目的 RK3588 Buildroot 交叉工具链，不在板子上原生编译。

sudo apt-get update
sudo apt-get install -y \
  git curl ca-certificates cmake make \
  autoconf automake libtool pkg-config \
  file binutils

确认项目 SDK 完整：

cd /home/cuijc/xiangmu/RK3588-GStreamer-Player

test -x third_party/rk3588-sdk/host/bin/aarch64-none-linux-gnu-gcc
test -f third_party/rk3588-sdk/host/share/buildroot/toolchainfile.cmake
test -f third_party/rk3588-sdk/host/aarch64-buildroot-linux-gnu/sysroot/usr/lib/libssl.so.1.1

third_party/rk3588-sdk/host/bin/aarch64-none-linux-gnu-gcc --version
# 已验证环境：GCC 10.3.1

（二）建立隔离的构建目录

下列变量应在同一个 shell 中持续使用。mktemp 会创建独立目录，不污染项目源码和 SDK sysroot。

PROJECT_ROOT=/home/cuijc/xiangmu/RK3588-GStreamer-Player
SDK_ROOT=$PROJECT_ROOT/third_party/rk3588-sdk
SDK_HOST=$SDK_ROOT/host
SYSROOT=$SDK_HOST/aarch64-buildroot-linux-gnu/sysroot
TOOLCHAIN_FILE=$SDK_HOST/share/buildroot/toolchainfile.cmake

ZLM_WORK_ROOT=$(mktemp -d /tmp/zlm-rk3588-build.XXXXXX)
SRTP_SOURCE=$ZLM_WORK_ROOT/libsrtp-2.5.0
SRTP_PREFIX=$ZLM_WORK_ROOT/stage/libsrtp/usr
ZLM_SOURCE=$ZLM_WORK_ROOT/ZLMediaKit
ZLM_BUILD=$ZLM_WORK_ROOT/zlm-build
ZLM_STAGE=$ZLM_WORK_ROOT/stage/ZLMediaKit

printf 'build workspace: %s\n' "$ZLM_WORK_ROOT"

不要把 SRTP_PREFIX 直接指向 SDK sysroot；否则构建过程会修改项目共享的交叉编译环境。

（三）下载并固定 ZLMediaKit 源码

git clone --recursive \
  https://github.com/ZLMediaKit/ZLMediaKit.git \
  "$ZLM_SOURCE"

git -C "$ZLM_SOURCE" checkout \
  0e9e59bf4382335bce22b2214877803f3beeeeca
git -C "$ZLM_SOURCE" submodule sync --recursive
git -C "$ZLM_SOURCE" submodule update --init --recursive

git -C "$ZLM_SOURCE" rev-parse HEAD
# 必须输出：
# 0e9e59bf4382335bce22b2214877803f3beeeeca

--recursive 和后续的 submodule update 不能省略。ZLM 使用多个子模块，只下载主仓库会导致配置或链接失败。

（四）交叉编译 libsrtp 2.5.0

WebRTC 必须使用 SRTP。本步通过 libsrtp 的 autotools shared_library 目标生成 soname 为 libsrtp2.so.1 的 ARM64 动态库，与已验证 MediaServer 一致。

curl -fL \
  -o "$ZLM_WORK_ROOT/libsrtp-2.5.0.tar.gz" \
  https://github.com/cisco/libsrtp/archive/refs/tags/v2.5.0.tar.gz

tar -xzf "$ZLM_WORK_ROOT/libsrtp-2.5.0.tar.gz" \
  -C "$ZLM_WORK_ROOT"

cd "$SRTP_SOURCE"
autoreconf -fi

export PKG_CONFIG=$SDK_HOST/bin/pkg-config
export PKG_CONFIG_SYSROOT_DIR=$SYSROOT
export PKG_CONFIG_LIBDIR=$SYSROOT/usr/lib/pkgconfig:$SYSROOT/usr/share/pkgconfig

CC=$SDK_HOST/bin/aarch64-none-linux-gnu-gcc \
AR=$SDK_HOST/bin/aarch64-none-linux-gnu-ar \
RANLIB=$SDK_HOST/bin/aarch64-none-linux-gnu-ranlib \
STRIP=$SDK_HOST/bin/aarch64-none-linux-gnu-strip \
./configure \
  --host=aarch64-none-linux-gnu \
  --prefix="$SRTP_PREFIX" \
  --enable-openssl \
  --with-openssl-dir="$SYSROOT/usr"

make -j"$(nproc)"
make -j"$(nproc)" shared_library
make install

检查产物：

file "$SRTP_PREFIX/lib/libsrtp2.so.1"
readelf -d "$SRTP_PREFIX/lib/libsrtp2.so.1" | \
  grep -E 'SONAME|NEEDED'
strings "$SRTP_PREFIX/lib/libsrtp2.so.1" | grep 'libsrtp2 2.5.0'

# 期望：ARM aarch64，SONAME 为 libsrtp2.so.1

如果此处产物是 x86-64，说明 CC 未生效，必须清理本次临时目录并重新构建；不要把错误库拷到板子。

（五）配置 ZLMediaKit ARM64 构建

这里显式指定 OpenSSL 和 SRTP，防止 CMake 误用 Ubuntu 主机的 x86-64 库。CMAKE_SYSTEM_NAME=Linux 同时使 ZLM 使用 Linux 的链接分组逻辑，产物位于 release/linux/Release。

cmake -S "$ZLM_SOURCE" -B "$ZLM_BUILD" \
  -DCMAKE_TOOLCHAIN_FILE="$TOOLCHAIN_FILE" \
  -DCMAKE_SYSTEM_NAME=Linux \
  -DCMAKE_BUILD_TYPE=Release \
  -DCMAKE_BUILD_RPATH='$ORIGIN/lib' \
  -DCMAKE_INSTALL_RPATH='$ORIGIN/lib' \
  -DENABLE_SERVER=ON \
  -DENABLE_API=ON \
  -DENABLE_OPENSSL=ON \
  -DENABLE_WEBRTC=ON \
  -DENABLE_SCTP=ON \
  -DENABLE_TESTS=OFF \
  -DENABLE_SRT=OFF \
  -DENABLE_FFMPEG=OFF \
  -DENABLE_OBJCOPY=OFF \
  -DOPENSSL_ROOT_DIR="$SYSROOT/usr" \
  -DOPENSSL_INCLUDE_DIR="$SYSROOT/usr/include" \
  -DOPENSSL_SSL_LIBRARY="$SYSROOT/usr/lib/libssl.so" \
  -DOPENSSL_CRYPTO_LIBRARY="$SYSROOT/usr/lib/libcrypto.so" \
  -DSRTP_INCLUDE_DIRS="$SRTP_PREFIX/include" \
  -DSRTP_LIBRARIES="$SRTP_PREFIX/lib/libsrtp2.so" \
  2>&1 | tee "$ZLM_WORK_ROOT/zlm-configure.log"

配置阶段必须确认 WebRTC 没有被 CMake 自动关闭：

grep -E \
  'found library:.*ENABLE_(OPENSSL|WEBRTC) defined' \
  "$ZLM_WORK_ROOT/zlm-configure.log"

# 至少应出现：
# found library: ... ENABLE_OPENSSL defined
# found library: ... ENABLE_WEBRTC defined

ZLM 在找不到 OpenSSL 或 SRTP 时可能只输出 warning，然后自动把 ENABLE_WEBRTC 设为 OFF，整体编译仍可能成功。因此不能只看 cmake --build 退出码，必须检查上述配置日志。

（六）编译 MediaServer

cmake --build "$ZLM_BUILD" \
  --target MediaServer \
  --parallel "$(nproc)"

ZLM_OUTPUT=$ZLM_SOURCE/release/linux/Release
test -x "$ZLM_OUTPUT/MediaServer"
test -f "$ZLM_OUTPUT/config.ini"
test -f "$ZLM_OUTPUT/default.pem"
test -f "$ZLM_OUTPUT/www/webrtc/index.html"

ZLM 的 CMake 脚本会自动把 conf/config.ini、default.pem 和 www/ 拷到产物目录。如果 CMAKE_SYSTEM_NAME 被其他工具链覆盖，可使用下列命令定位实际输出：

find "$ZLM_SOURCE/release" -type f -name MediaServer -print

（七）检查 ARM64、动态依赖和 RUNPATH

file "$ZLM_OUTPUT/MediaServer"
readelf -l "$ZLM_OUTPUT/MediaServer" | grep 'interpreter'
readelf -d "$ZLM_OUTPUT/MediaServer" | \
  grep -E 'NEEDED|RPATH|RUNPATH'
strings "$ZLM_OUTPUT/MediaServer" | \
  grep -m1 '^ZLMediaKit(git hash:'

期望的关键结果：

ELF 64-bit ... ARM aarch64
interpreter /lib/ld-linux-aarch64.so.1
RUNPATH: [$ORIGIN/lib]
NEEDED: libssl.so.1.1
NEEDED: libcrypto.so.1.1
NEEDED: libsrtp2.so.1
ZLMediaKit(git hash:0e9e59b/...)

Ubuntu 主机的 ldd 不能正确加载 ARM64 程序，此处使用 readelf。完整 ldd 检查应在 RK3588 板端执行。

（八）组装可部署运行目录

mkdir -p "$ZLM_STAGE/lib"

install -m 0755 \
  "$ZLM_OUTPUT/MediaServer" \
  "$ZLM_STAGE/MediaServer"
install -m 0600 \
  "$ZLM_OUTPUT/config.ini" \
  "$ZLM_STAGE/config.ini"
install -m 0600 \
  "$ZLM_OUTPUT/default.pem" \
  "$ZLM_STAGE/default.pem"
cp -a "$ZLM_OUTPUT/www" "$ZLM_STAGE/www"

# libsrtp2.so.1 不能省略
cp -a \
  "$SRTP_PREFIX/lib/libsrtp2.so.1" \
  "$ZLM_STAGE/lib/"

# 一键部署脚本会再安装最新 supervisor；
# 运行包内也可预置一份
install -m 0755 \
  "$PROJECT_ROOT/scripts/run-zlmediakit.sh" \
  "$ZLM_STAGE/run-zlmediakit.sh"

首次交付时应打开 $ZLM_STAGE/config.ini，把 [api].secret 替换为高强度随机值。不要在文档、日志或部署命令中回显实际 secret。公网端口和 rtc.externIP 可交由一键部署脚本写入。

（九）生成安装包

mkdir -p "$PROJECT_ROOT/output"

tar -czf \
  "$PROJECT_ROOT/output/zlmediakit-rk3588.tar.gz" \
  -C "$ZLM_WORK_ROOT/stage" \
  ZLMediaKit

tar -tzf \
  "$PROJECT_ROOT/output/zlmediakit-rk3588.tar.gz" | \
  grep -E \
  'MediaServer$|config.ini$|default.pem$|libsrtp2.so.1$|www/webrtc/index.html$'

sha256sum \
  "$PROJECT_ROOT/output/zlmediakit-rk3588.tar.gz"

每次重新编译后的 SHA-256 都可能不同，应将当次 commit、构建时间和 SHA-256 一起记录在发布说明中。

（十）使用新包部署并做板端冒烟测试

先使用本文第七章的 --dry-run 检查包，然后通过 --zlm-package 部署。不要在已运行板上手工覆盖 MediaServer。

cd "$PROJECT_ROOT"

BOARD_PASSWORD='板子密码' \
bash scripts/deploy-rk3588-stack.sh \
  --board 192.168.31.163 \
  --public-ip PUBLIC_IP \
  --http-port 65521 \
  --rtc-port 65522 \
  --player-port 8050 \
  --zlm-package output/zlmediakit-rk3588.tar.gz \
  --dry-run

去掉 --dry-run 才会实际上传、备份、安装和重启。部署后在板端检查：

LD_LIBRARY_PATH=/root/ZLMediaKit/lib \
  ldd /root/ZLMediaKit/MediaServer

/etc/init.d/S96zlmediakit status
wget -S -O /dev/null http://127.0.0.1:65521/
ss -lnup | grep 65522

grep -E \
  'Load codec: (H264|opus)|WebRtcSession.*listening' \
  /root/ZLMediaKit/log/MediaServer.log | tail -n 20

（十一）编译完成条件

重新编译必须满足以下交付条件，否则不要替换已验证包：

产物是 ARM64 ELF，兼容板端 glibc 和 OpenSSL 1.1。
编译时找到 libsrtp2，MediaServer 动态依赖的 soname 与包中文件一致。
包含生成的 config.ini、default.pem、www/ 和非系统标准动态库。
在板端使用 LD_LIBRARY_PATH=/root/ZLMediaKit/lib ldd MediaServer 时不得出现 not found。
/index/api/webrtc 可用，日志启动时加载 H264 和 Opus codec。
板内 publisher ICE 选路是 127.0.0.1，公网浏览器 answer candidate 是当前公网 IP。
在 4G/5G 网络中完成至少 30 分钟的音视频播放验收。

八、ZLMediaKit WebRTC 配置

ZLM 配置位于 /root/ZLMediaKit/config.ini。以 192.168.31.163（我们的模块RK3588板子） 的已验证配置为例：

[api]
# 必须使用高强度随机值，不要暴露到公网
secret = 请使用板上实际密钥

[http]
port = 65521
allow_cross_domains = 1
allow_ip_range =

[rtc]
externIP = PUBLIC_IP
port = 65522
tcpPort = 65522

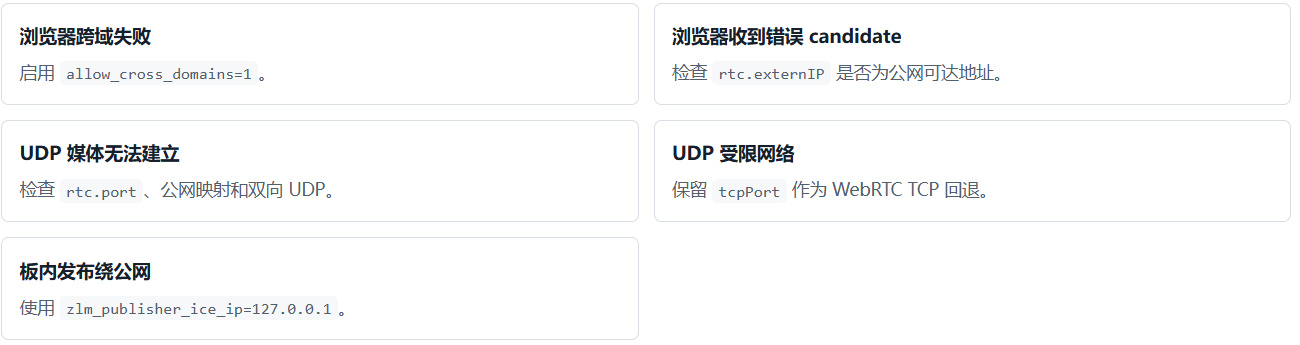

这些配置分别回答不同问题：HTTP 端口承载信令，CORS 决定浏览器能否读取 answer，RTC 端口承载 DTLS/SRTP， externIP 决定公网浏览器收到什么 candidate。不要把它们当成一个“WebRTC 端口”处理。

需要特别注意：CORS 导致的问题看起来像 WebRTC 网络失败，但实际上浏览器甚至没有进入 ICE 阶段；先确认响应头和跨域策略，再继续检查 candidate 与 RTC 媒体端口。

配置	作用	错误后果
`http.port`	承载网页、API 和 WebRTC SDP 交换。	前端无法访问 `/index/api/webrtc`。
`allow_cross_domains=1`	允许前端站点跨域请求 WebRTC API。	浏览器 CORS 报错。
`allow_ip_range=`	允许公网客户端访问 HTTP 端口。	只有本机或局域网可访问。
`rtc.externIP`	放入 ZLM 返回给浏览器的 ICE candidate。	信令成功但无画面或 ICE failed。
`rtc.port`	WebRTC UDP/DTLS/SRTP 端口。	音视频无法通过 UDP 传输。
`rtc.tcpPort`	UDP 不通时的 WebRTC TCP 回退端口。	受限网络中没有 TCP 备用路径。

修改静态端口后重启 ZLM：

/etc/init.d/S96zlmediakit restart
/etc/init.d/S96zlmediakit status

ss -lntp | grep 65521
ss -lnup | grep 65522
ss -lntp | grep 65522

九、播放器 ZLM 后端配置

播放器（rk3588_gst_player ）是我们开发的应用程序，启动WebRTC推流后会查询 ZLM 媒体列表，只有目标流的 H.264 与 Opus 轨道均为 ready 且已收到帧时才返回 code=200。zlm_stream_ready_timeout_seconds 的范围为 1-30 秒，默认 10 秒；超时返回 code=500 并清理本次新启动的流资源。因此成功回复的含义是“此时可播放”，而不只是“SDP 已协商”。

（一）公网 IP 自动检测

启用后，播放器启动时立即检测，之后按配置周期复查。检测到变化时：

通过 ZLM setServerConfig API 更新 rtc.externIP。
当 zlm_public_base_url 使用裸 IPv4 时，同步替换 URL 主机部分。
检测失败时保留上一个有效地址，不中断 HDMI 和已有流。

正常日志：

[WebRTC-ZLM] Public IP synchronized: PUBLIC_IP,
streamBaseUrl=http://PUBLIC_IP:65521

（二）板内 publisher ICE 与公网 ICE 分离

播放器向 ZLM 发布时，会把 ZLM push answer 中的 candidate 改写为 zlm_publisher_ice_ip。成功日志：

[WebRTC-1] ZLMediaKit SDP answer: ...
internal ICE IP=127.0.0.1, rewritten candidates=4

selected_pair 是 ICE 最终选中的本地/远端候选地址对，它比“候选列表里出现过什么”更能说明媒体实际走哪条路径。ZLM 的选路日志应类似：

Initial selected_pair:
tcp 127.0.0.1:65522 <-> 192.168.31.163:临时端口

不应再出现 publisher 连接到网关 192.168.31.1 的选中对。浏览器播放 SDP 仍由 ZLM 直接生成，其 candidate 保持公网地址。这是两段 WebRTC 的配置边界：publisher 看本机，browser 看公网。

（三）无人观看时回收资源

播放器使用 ZLM on_stream_none_reader hook 识别无观众状态；日志或状态接口中的 readerCount 表示当前正在读取该媒体源的播放连接数量，降为 0 才进入无人观看处理：

viewer_idle_action=stop：彻底停流，下次必须重新下发 streamControl。
viewer_idle_action=suspend：挂起编码资源，通道保持逻辑可用；新观众触发 on_stream_not_found 后自动恢复。
viewer_idle_timeout_seconds=0：禁用空闲回收。

这两个 hook 只接受 ZLM 从 127.0.0.1 或 ::1 发起的回调，不需要把播放器 8050 端口映射到公网。

十、路由器映射与公网条件

（一）`192.168.31.163的`板子的映射

公网端口	内网目标	协议	用途	必需
`65521`	`192.168.31.163:65521`	TCP	HTTP 页面和 WebRTC SDP API	是
`65522`	`192.168.31.163:65522`	UDP	WebRTC DTLS/SRTP 媒体	是
`65522`	`192.168.31.163:65522`	TCP	WebRTC TCP 回退	可选，建议

（二）端口映射原则

ZLM rtc.port 与公网映射端口应保持一致，不要只做端口号转换。
同一个公网 IP 下部署多块板时，每块板必须使用独立的 HTTP 和 RTC 公网端口。
不要映射 SSH、播放器 8050、DEP 或其他管理端口。
验收时使用手机 4G/5G，不要只在同一 LAN 通过公网 IP 测试；后者依赖路由器 NAT loopback 能力。

十一、启动实时流与前端播放

（一）启动服务

/etc/init.d/S96zlmediakit start
/etc/init.d/S97rk3588-player start

/etc/init.d/S96zlmediakit status
/etc/init.d/S97rk3588-player status
wget -qO- http://127.0.0.1:8050/health

（二）下发 `streamControl`

streamControl 是播放器的启流控制接口：它启动指定通道的 publisher，并在媒体轨道真正就绪后返回播放地址。指令只负责启动指定通道，不再使用 controlType：

{
  "messageId": "8a7b3f2c4d5e6f7a8b9c0d1e2f3a4b5c",
  "messageType": "streamControl",
  "payload": "{\"channelIndex\":1}",
  "datetime": "2026-08-19 10:00:00",
  "reply": true,
  "client": "clientId",
  "messageModel": "HTTP",
  "address": "http://192.168.31.163:8050/message/receipt",
  "deviceId": 1001
}

backend=zlmediakit 时，响应的 streamUrl 应为：

http://PUBLIC_IP:65521/index/api/webrtc?app=live&stream=rk3588-channel-1&type=play

通道 2 的流名为 rk3588-channel-2。

（三）前端如何使用 `streamUrl`

/index/api/webrtc?...type=play 是 WebRTC SDP API，不是可直接当作 <video src> 的媒体文件，也不是完整播放页。

前端需要：

创建 RTCPeerConnection，加入 recvonly 音频和视频 transceiver。
创建 offer，等待 ICE gathering 完成。
向 streamUrl POST JSON，其中包含 offer SDP。
取出 ZLM 返回的 answer SDP，调用 setRemoteDescription。
在 ontrack 中把 MediaStream 设置到 video.srcObject。

ZLM 包中的测试页位于：

http://192.168.31.163:65521/webrtc/index.html

该页适合验证 ZLM 本身；业务前端应按相同协商流程集成到自己的页面。

十二、分层验收

WebRTC 不能只测试 HTTP：
HTTP 成功 ≠ SDP 成功 ≠ ICE 成功 ≠ DTLS 成功 ≠ 视频播放成功。
每一层都要有自己的证据，不能用 HTTP 200 代替后面的媒体验证。

（一）进程和端口

ps -ef | grep '[M]ediaServer'
ps -ef | grep '[r]k3588_gst_player'

ss -lntp | grep 65521
ss -lnup | grep 65522
wget -qO- http://127.0.0.1:8050/health

（二）ZLM HTTP 与公网入口

# 板端本机
wget -S -O /dev/null http://127.0.0.1:65521/

# 开发机或外网主机
curl -sS -o /dev/null -w 'HTTP %{http_code}\n' \
  http://PUBLIC_IP:65521/

返回 HTTP 200 只说明 TCP 信令可达，不代表 RTC UDP 媒体已可达。

（三）确认 ZLM 加载 WebRTC 和 Opus

grep -E 'Load codec: (H264|opus)|WebRtcSession.*listening' \
  /root/ZLMediaKit/log/MediaServer.log | tail -n 20

（四）确认板内发布不绕行 NAT

grep 'internal ICE IP=' /root/Test/gst-test/player.log | tail -n 1
grep 'setSelectedPair' /root/ZLMediaKit/log/MediaServer.log | tail -n 5

期望结果：

internal ICE IP=127.0.0.1, rewritten candidates=4
selected_pair: ... 127.0.0.1:RTC_PORT <-> 192.168.31.x:临时端口

（五）确认公网 candidate

在浏览器 WebRTC internals 或 ZLM 返回的 answer SDP 中，candidate 应包含公网 IP 和 RTC 端口，不应是 127.0.0.1。同时检查：

awk 'BEGIN{p=0} /^\[rtc\]/{p=1} /^\[/ && !/^\[rtc\]/{if(p)exit} p{print}' \
  /root/ZLMediaKit/config.ini | grep -E 'externIP|port|tcpPort'

（六）音视频稳定性

连续播放至少 30 分钟，重点检查：

播放器日志的 Audio RTP continuity 中 missingPackets=0、maxPtsStepMs=20。
ZLM 不持续出现 RtpReceiver packet dropped，抖动缓冲不增长到数秒。
浏览器 FPS 稳定，丢帧不持续增长，jitter 没有长时间高位。
分别在 LAN 和 4G/5G 验证，避免把 NAT loopback 问题误判为 ZLM 问题。

十三、日常更新、启停和日志

（一）ZLM 已安装后的播放器日常更新

不传 --zlm-package 时，脚本保留板上的 ZLM 主程序和配置，只校验安装并更新 supervisor：

BOARD_PASSWORD='板子密码' bash scripts/deploy-rk3588-stack.sh \
  --board 192.168.31.163 \
  --public-ip PUBLIC_IP \
  --http-port 65521 \
  --rtc-port 65522 \
  --player-port 8050

（二）服务命令

# ZLMediaKit
/etc/init.d/S96zlmediakit start
/etc/init.d/S96zlmediakit stop
/etc/init.d/S96zlmediakit restart
/etc/init.d/S96zlmediakit status

# rk3588_gst_player
/etc/init.d/S97rk3588-player start
/etc/init.d/S97rk3588-player stop
/etc/init.d/S97rk3588-player restart
/etc/init.d/S97rk3588-player status

播放器重启后，实时流启用状态不保留，需要重新下发 streamControl。

（三）日志位置

组件	日志或状态文件
ZLMediaKit	`/root/ZLMediaKit/log/MediaServer.log`
ZLM 最近退出码	`/root/ZLMediaKit/log/last-exit-code`
播放器普通日志	`/root/Test/gst-test/player.log`
播放器 supervisor	`/root/Test/gst-test/player-supervisor.log`
播放器最近退出	`/root/Test/gst-test/last-exit`
播放器 core dump	`/root/Test/gst-test/crash/`

tail -f /root/ZLMediaKit/log/MediaServer.log
tail -f /root/Test/gst-test/player.log

（四）备份

每次一键部署会创建：

/root/deployment-backups/YYYYMMDD-HHMMSS/

更新 ZLM 包时，旧的 config.ini和 default.pem 会保留到新目录，旧日志也会保留。回退会中断播放，执行前应先确认恢复整个组件还是只恢复配置。

十四、常见故障排查

（一）公网 WebRTC 最容易踩的坑

现象	原因与处理
`libsrtp2.so.1: cannot open shared object file`	安装包缺少 ARM64 `libsrtp2.so.1`，或未通过 supervisor 设置 `LD_LIBRARY_PATH`。确认 `/root/ZLMediaKit/lib/libsrtp2.so.1` 存在，用 `/etc/init.d/S96zlmediakit start` 启动。
ZLM 报 `Please login first`	播放器未取到正确的 `[api].secret`。检查 `zlm_config_path`、ZLM `[api]` 段和配置文件格式。`zlm_api_secret` 也可显式配置，但不要写入公开日志。
局域网能播，公网连不上	检查是否 CGNAT、TCP HTTP 映射、UDP RTC 映射、防火墙和 `rtc.externIP`。使用 4G/5G 测试。
HTTP API 成功，但无画面或 ICE failed	HTTP 只是信令。重点检查 RTC UDP 映射、candidate 的公网 IP/端口、双向 UDP 和公网入站条件。
板内发布后音频严重卡顿	检查 ZLM `setSelectedPair`。如果 publisher 对端是网关 `192.168.31.1`，说明发布流绕行 NAT。确认 `zlm_publisher_ice_ip=127.0.0.1` 并使用支持 candidate 改写的新版播放器。
启流前几秒有 `packet dropped`	可能是初始 GOP/轨道就绪的短暂缓存对齐。应从 `All track ready` 之后开始独立采样 30–60 秒；若仍持续增长，再查 RTP 连续性和 ICE 路径。
公网 IP 变化后无法播放	检查 `zlm_public_ip_auto_detect=true`、检测 URL 可访问、API secret 正确，以及日志是否出现 `Public IP synchronized`。路由器映射仍必须存在。
HTTPS 前端请求 HTTP 流地址被拦截	这是浏览器 Mixed Content 限制。将 ZLM 接入域名 + HTTPS，或使用同源 HTTPS 反向代理，不能靠前端代码绕过。
MediaServer 反复重启	查看 `/root/ZLMediaKit/log/MediaServer.log` 和 `last-exit-code`，然后用 `ldd` 检查库、用 `df -h` 检查空间，并检查 `config.ini` 是否有超长行、缺少 `]` 或 `=`。

（二）快速采集排障信息

date
uname -a
ip addr
ip route
ps -ef | grep -E '[M]ediaServer|[r]k3588_gst_player'
ss -lntup | grep -E '65521|65522|8050'
LD_LIBRARY_PATH=/root/ZLMediaKit/lib ldd /root/ZLMediaKit/MediaServer
tail -n 300 /root/ZLMediaKit/log/MediaServer.log
tail -n 300 /root/Test/gst-test/player.log

十五、安全与生产化建议

纯 HTTP 方案已可用，但不加密。生产环境建议升级为域名 + HTTPS，并使用与证书匹配的 zlm_public_base_url。
不要在页面、指令响应或普通日志中暴露 ZLM [api].secret。
对公网流增加业务鉴权、时效 token 或反向代理鉴权；一个可访问的 streamUrl 本身不等于访问控制。
修改板子默认 SSH 密码，使用 SSH key 和管理网段限制。
公网只放行 ZLM HTTP/HTTPS 和 RTC 所需端口，不放行播放器控制端口 8050。
定期检查 ZLM 日志大小和磁盘使用率，并为配置、证书和 API secret 建立受控备份。

十六、部署检查清单

ZLM 包是 ARM64，包含 MediaServer、config.ini、www/和 libsrtp2.so.1。
ldd MediaServer 没有 not found。
S96zlmediakit 和 S97rk3588-player 均在运行。
ZLM HTTP 和 RTC UDP 端口均已监听。
/root/config.ini 使用 backend=zlmediakit。
板内使用 zlm_api_base_url=127.0.0.1 和 zlm_publisher_ice_ip=127.0.0.1。
ZLM rtc.externIP 是当前公网 IP，不是板子 LAN IP。
路由器已映射 HTTP TCP、RTC UDP，建议同时映射 RTC TCP。
streamControlReply.streamUrl 使用公网 IP 和正确 HTTP 端口。
ZLM publisher selected pair 不经过路由器网关。
使用 4G/5G 完成公网播放、长时间音视频和断线恢复验证。

相关文档：doc/一键部署与公网HTTP配置说明.html、doc/CONFIG_INI_REFERENCE.html、README.md。

十七、结论：我们应该记住什么

ZLMediaKit 不是播放器，而是 WebRTC 媒体服务器。它接收 RK3588 发布的流，再为浏览器分发。
系统中存在两段 WebRTC：publisher → ZLM 和 ZLM → browser，必须分别配置和排查。
板内发布使用 127.0.0.1，公网播放使用 externIP。二者不能混用。
公网 WebRTC 成功需要完整链路：HTTP 信令、正确 SDP、ICE candidate、RTC 端口，以及可达的 UDP/TCP 媒体链路。
排障不要只测试 HTTP。沿 HTTP → SDP → ICE → DTLS → RTP → video 逐层确认。

十八、文件结构说明

理解各文件的职责，有助于快速判断问题属于运行包、ZLM 配置、播放器配置还是浏览器链路：

/root/ZLMediaKit/
├── MediaServer             # ARM64 ZLMediaKit 主程序
├── config.ini              # HTTP、RTC、API secret、externIP 等配置
├── default.pem             # ZLM 默认或部署时替换的证书
├── lib/libsrtp2.so.1       # WebRTC SRTP 运行时依赖
├── www/webrtc/index.html   # ZLM 内置 WebRTC 播放测试页
└── log/MediaServer.log     # ZLM 运行与 ICE/媒体日志

/root/config.ini             # rk3588_gst_player 的 backend、publisher candidate 和公网 URL
/root/Test/gst-test/player.log # 播放器启流、轨道 ready 与控制接口日志

播放器调用同机 ZLM 使用 127.0.0.1；浏览器播放地址和 ZLM 返回的公网 candidate 则使用 rtc.externIP 对应的公网入口。

火山引擎视频云技术社区

火山引擎视频云技术社区，是面向 AI 音视频开发者的技术交流平台。这里汇聚源自抖音、豆包等亿级 DAU 产品的 RTC、直播、点播、AI 媒体处理、音视频互动技术，提供接入指南、最佳实践、性能调优、场景案例、Demo 代码、开源项目、白皮书和 API 文档。社区汇聚官方工程师与一线开发者，为 AI 视频通话、数字人、AI 视频处理等应用的开发与落地提供技术支持。

更多推荐

Video2X 实战：视频超分与插帧的完整链路

想把一部 720p 老片拉到 4K、顺手从 24 帧补到 60 帧，又不想盯着进度条熬到深夜？Video2X 把超分辨率和帧插值压进同一条命令：解码一次、在 GPU 上推理、编码一次，帧全程留在内存里，不往磁盘上倒。## 它是什么：两个模式，一条内存流水线一句话定位：Video2X 是一个基于机器学习的视频超分辨率与帧插值框架，6.0 起用 C/C++ 完整重写。你能直接感知到的差异：

火山引擎视频云技术社区

MMagic 中的 TOFlow：任务导向光流的视频插帧与视频超分实现详解

本文围绕 OpenMMLab MMagic 工具箱中 [TOFlow 算法](https://link.gitcode.com/i/a18091e54506aefa1c978f8cc3b3030c)（Video Enhancement with Task-Oriented Flow，IJCV 2019）展开，系统讲解其"任务导向光流"的核心思想、在 MMagic 中针对视频插帧（Video Fra

火山引擎视频云技术社区

Video2X 让视频超分辨率不卡界面的异步设计

你在本地跑视频超分辨率任务时多半经历过这个场景：进度条卡死、窗口发灰、鼠标转圈无响应。一帧画面过一遍 Real-ESRGAN 模型就要好几秒，全塞在主线程里，界面必死。Video2X 是一个基于机器学习的视频超分辨率与帧插值框架，6 代起用 C/C++ 完全重写，它要解决的就是这件事：后台算得再狠，界面也能随时暂停、中止、报进度。## 进片：帧只解码一次，全程不落地盘### 为什么"先抽帧

火山引擎视频云技术社区

所有评论(0)

查看更多评论

cuijiecheng2018

@u014552102

已为社区贡献3条内容

交叉编译ZLMediaKit到RK3588与配置公网 WebRTC 播放

cuijiecheng2018

一、引言

二、背景：为什么RK3588需要部署ZLMediaKit

三、方案架构与数据流

四、一个系统中存在两段 WebRTC

五、candidate 设计原则

（一）为什么 publisher 使用 127.0.0.1

（二）rtc.externIP 到底给谁用？

六、前置条件

（一）开发机

（二）板端

（三）公网网络

（四）从零部署路线

七、交叉编译 ZLMediaKit ARM64 安装包

（一）安装开发机构建工具

（二）建立隔离的构建目录

（三）下载并固定 ZLMediaKit 源码

（四）交叉编译 libsrtp 2.5.0

（五）配置 ZLMediaKit ARM64 构建

（六）编译 MediaServer

（七）检查 ARM64、动态依赖和 RUNPATH

（八）组装可部署运行目录

（九）生成安装包

（十）使用新包部署并做板端冒烟测试

（十一）编译完成条件

八、ZLMediaKit WebRTC 配置

九、播放器 ZLM 后端配置

（一）公网 IP 自动检测

（二）板内 publisher ICE 与公网 ICE 分离

（三）无人观看时回收资源

十、路由器映射与公网条件

（一）192.168.31.163的板子的映射

（二）端口映射原则

十一、启动实时流与前端播放

（一）启动服务

（二）下发 streamControl

（三）前端如何使用 streamUrl

十二、分层验收

（一）进程和端口

（二）ZLM HTTP 与公网入口

（三）确认 ZLM 加载 WebRTC 和 Opus

（四）确认板内发布不绕行 NAT

（五）确认公网 candidate

（六）音视频稳定性

十三、日常更新、启停和日志

（一）ZLM 已安装后的播放器日常更新

（二）服务命令

（三）日志位置

（四）备份

十四、常见故障排查

（一）公网 WebRTC 最容易踩的坑

（二）快速采集排障信息

十五、安全与生产化建议

十六、部署检查清单

十七、结论：我们应该记住什么

十八、文件结构说明

所有评论(0)

温馨提示：您尚未绑定手机号

cuijiecheng2018

（一）`192.168.31.163的`板子的映射

（二）下发 `streamControl`

（三）前端如何使用 `streamUrl`
