完整方案与实现开源：模块代码 github.com/DeguiLiu/nginx-rtc-module（纯 C，MIT），部署与示例 github.com/DeguiLiu/nginx-rtc-example。

摘要：不引入 SRS 这类独立 RTC 服务，在 nginx 框架内直接完成 RTMP→WebRTC 转换，延迟从 RTMP/HLS 的 1~10 秒降到 0.5 秒以内；端到端实测首包约 560 ms，视频 H264 761 包 / 362 KB、音频 Opus 389 包 / 67 KB 全链路可达。

1 延迟卡在 TCP 上

问题归结为两点：TCP 的重传与队头阻塞决定了延迟下界；客户端缓存决定了保密性上限。直播分发最常见的组合是 Nginx-rtmp 模块（支持 RTMP、HLS）和它的扩展 Nginx-http-flv-module，三条链路都绕不开码流走 TCP 这个前提。

RTMP 是 Adobe 为 Flash 平台设计的应用层协议，靠 TCP 保证可靠传输，局域网内延迟一般在 1~3 秒；主流浏览器早已放弃 Flash，iOS 端还需要第三方解码器。HLS 走 HTTP/80，穿透防火墙没问题，但服务端要把流切成 ts 小文件、客户端按序播放，延迟普遍在 10 秒以上，还会产生海量小文件。Http-Flv 把 RTMP 码流重新封装成 HTTP 长连接流，浏览器免插件就能播，实时性与 RTMP 相当，本质上仍是 TCP，1~3 秒的瓶颈没有解决，且客户端本地会缓存流媒体资源，保密性差。

三条典型链路如下：

图 1：Nginx-rtmp 的 RTMP/HLS 分发

图 2：Http-Flv 分发

WebRTC 基于 UDP，面向无连接，规避了 TCP 拥塞控制的开销，且为浏览器原生设计，免插件、免安装、不在播放端落盘。两个瓶颈各对症一半：UDP 压延迟，不落盘保保密性。

2 整体架构与模块映射

整体思路一句话：推流端照旧走 RTMP，播放端换成 WebRTC。

图 3：方案总体架构

架构中的抽象模块 Nginx-WebRtc-module 落地为挂在 OpenResty 1.31.1.1 上的一组模块，对应关系如下：

方案角色	落地实现	职责
HTTP 服务接口	ngx_rtc_http_module	/rtc/v1/play/ 信令，offer/answer 收发
UDP 服务	ngx_rtc_stream_module	UDP :8000 上 STUN/DTLS/SRTP 媒体收发
转发 RTC 处理模块	ngx_rtmp_rtc_bridge_module	RTMP 类型模块，经 events 钩子订阅 RTMP 音视频消息
RTC 协议处理	纯 C 核心 rtp/sdp/stun/dtls/srtp/audio	无 nginx 依赖，可 host 单测
转码/封装	AAC→Opus（FFmpeg+libopus）、NALU→RTP（RFC 6184）	音频转码 + RTP 打包

落地约束里最要紧的一条：桥接模块通过 postconfiguration 把处理器注册进 cmcf->events[]，不改动 nginx-http-flv-module 一行源码，HTTP-FLV 分发与 WebRTC 分发并行存在、互为兜底。

3 RTC 服务如何嵌进 nginx

3.1 业务流程的扩展

先看原 Nginx-rtmp 模块的工作流程，启动、初始化、握手、建通道、传数据、断开，六步线性：

图 4：原有 Nginx-rtmp 流程

方案的扩展在四个位置插入 RTC 环节：rtmp 初始化后并行做 RTC 服务初始化（a）；播放端经 HTTP 建立 WebRTC 连接（b）；传输媒体数据时把 RTMP 码流转发给 RTC 处理模块（c），做 RTP 封装（d）后推送给所有订阅者（e）。实际实现中，RTC 服务初始化与推流主流程并无先后耦合，播放端建链也是与推流解耦的独立路径，其结果是 session 注册为该流的订阅者，在推送环节（e）与主流程汇合。

图 5：扩展后的 RTC 工作流程（紫色为新增环节）

落地实现与图 5 的对应：a 对应 stream/http/bridge 三个模块的 nginx 标准初始化钩子；b 对应 /rtc/v1/play/ 信令；c/d/e 对应桥接模块订阅 NGX_RTMP_MSG_VIDEO / NGX_RTMP_MSG_AUDIO 事件后进入纯 C 核心的 RTP 封装与逐订阅者 SRTP 加密广播。

3.2 配置项与加载顺序

RTC 配置按 nginx 的模块体系分配到 rtmp / http / stream 三个上下文，真实指令如下：

# RTMP 侧（bridge 模块，nginx-http-flv-module 的 rtmp 上下文）
rtmp {
    rtc_audio_bitrate 64000;       # AAC→Opus 目标码率
    rtc_rtcp_sr_interval 2000ms;   # RTCP SR 发送周期
    server {
        listen 1935;
        application live { live on; gop_cache on; }
    }
}

# HTTP 信令侧（ngx_rtc_http_module）
http {
    server {
        listen 18082;
        location /rtc/v1/play/ {
            access_by_lua_file conf/auth.lua;  # stream key 校验 + 限流
            rtc_candidate_ip   172.16.48.122;  # answer 下发的 candidate
            rtc_candidate_port 8000;
            rtc_play;
        }
    }
}

# UDP 媒体侧（ngx_rtc_stream_module）
stream {
    server {
        listen 8000 udp reuseport;
        rtc;                       # 交给 stream 模块处理
        rtc_handshake_timeout 10s; # 握手中 session 空闲回收阈值
        rtc_ready_timeout     30s; # 就绪 session 空闲回收阈值
    }
}

会话超时拆成 rtc_handshake_timeout/rtc_ready_timeout 两级（握手中与就绪后分别回收）。B 帧没有做成开关，实现里无条件丢弃（ngx_rtc_h264_is_b_frame，WebRTC 低延迟播放不支持 B 帧）。AAC 固定转 Opus，只保留 rtc_audio_bitrate 一个可调参数。

配置加载遵循 nginx 模块体系的固有顺序：先系统级、再已加载模块、最后新模块，RTC 服务配置自然排在 nginx-rtmp 之后。

图 6：系统配置加载顺序

HTTP 播放接口按 nginx 自定义模块规范创建 ngx_command_t、ngx_http_module_t、ngx_module_t 注册进 http 体系；UDP 服务同理走 stream 体系。

代码分两层，靠 addon config 脚本决定编译归属。纯 C 核心（rtp / sdp / stun / dtls / srtp / audio / rtcp / core）不引用 nginx 头文件、无全局可变状态，输入输出全部经参数传入，加解密与封装的回调由调用者持有 scratch buffer，因此可以脱离 nginx 在 host 上单测；nginx 胶水层只做「事件 → 纯 C 调用 → socket 发送」的翻译，业务逻辑一律下沉。协议核心有 37 个 host 单测用例，覆盖 rtp/stun/sdp/rtcp/hsm/session_fsm，其中 B 帧识别的 Exp-Golomb 解析缺陷就是被单测断言拦下的。

媒体热路径没有引入协程和自建线程/队列，全部跑在 nginx 单事件循环内：桥接（生产者）与 stream（消费者）同处一个地址空间，每个 session 挂 source 的订阅者队列上，RTP 到达时直接遍历订阅者逐个 SRTP 加密发送，回收交给 ngx_event_timer 周期 reap。这正是"在 nginx 框架内完成转换、不引入独立 RTC 服务"定位的直接结果。唯一的例外是 AAC→Opus 转码：FFmpeg 解码加 libopus 编码是 CPU 密集操作，同步跑在事件循环里会让多路推流互相挤压，因此每路转码放独立 pthread，nginx worker 只负责投递裸 AAC 帧、取回 Opus 帧，中间用有界环衔接。

4 建链与桥接

4.1 与播放客户端建链

一次 WebRTC 播放要跨三个协议面：HTTP 信令交换 SDP、STUN 做 ICE 连通性检查、DTLS 建安全通道，最后才是 SRTP 媒体。建链时序如下。注意 session 创建与 answer 生成都收敛在 HTTP 信令模块一次完成，udp 侧只负责按 ICE ufrag 匹配 session：

图 7：与 RTC 播放客户端建立连接

要点：

1. 播放客户端一次 POST 同时携带播放 URL 和 offer SDP（信令契约兼容 SRS /rtc/v1/play/ JSON 格式，offer 与 play 请求合并），RTC 服务校验 key 后返回 answer SDP；
2. session 由信令侧创建并从进程堆分配，它的生命周期跨越 HTTP 请求（返回 answer 后还要在 UDP 侧完成 DTLS/SRTP），不能用 request pool；
3. 播放端解析 answer 发起 STUN binding，udp 服务按 ICE ufrag 匹配到 session 返回成功。匹配键是 answer 下发的 ufrag，所以 answer 必须携带 media 级 a=candidate，否则播放器（实测 werift）根本不会发起 STUN，表现为信令成功但零媒体；
4. DTLS 握手完成后导出 SRTP 密钥，session 订阅到对应 source，进入订阅者列表，由 udp 服务推送加密后的音视频码流。

4.2 RTMP→RTC 桥接

这一步的关键是：不改 nginx-rtmp 的分发主干，只在推送码流前插一个旁路。

图 8：Rtmp 转 RTC 桥接模块

桥接模块做两件事：推流连接建立后用推流信息初始化桥接对象；在原发送逻辑把码流给 RTMP 播放器之前，先拷一份给 RTC 服务处理。封装细节：音频按标准转成 Opus，视频将 NALU 打包成 RTP single/STAP-A/FU-A 包，B 帧在封装前剔除。

落地实现中，这一步对应 ngx_rtmp_rtc_bridge_module（NGX_RTMP_MODULE 类型）：它在 postconfiguration 阶段把视频/音频处理器注册进 cmcf->events[] 的 NGX_RTMP_MSG_VIDEO / NGX_RTMP_MSG_AUDIO 事件数组，只在 publishing 会话上激活，不改动 nginx-http-flv-module 源码。产出的明文 RTP 以 source 级共享（一份缓存、N 个订阅者），每个 session 加密前拷贝到自身缓冲并重写本 session 协商的 payload type。SRTP 密文逐 session 不同（DTLS 导出密钥独立），这是协议决定的拷贝下界。

5 实测效果与实现要点

端到端实测（单 worker，局域网口径）：

指标	结果
首包延迟	约 560 ms（对比 RTMP/Http-Flv 1~3 s、HLS 10 s+）
视频链路	H264 → RTP 761 包 / 362 KB，含 B 帧过滤与 FU-A 分片
音频链路	AAC → Opus 389 包 / 67 KB
信令鉴权	正确 stream key 返回 code=0，RTMP/HTTP-FLV/WebRTC 三路同源鉴权
兜底能力	HTTP-FLV 分发保留，与 WebRTC 并行

首包 560 ms 的构成未做逐段拆分；真实出图延迟以播放器首个 IDR 到达为准，多分辨率转码档实测 476~554 ms。

骨架部分照方案实现没有意外，卡时间的是两类东西：协议细节，和弱网/规模化的补课。

5.1 三个最容易踩的协议坑

1. session 不能用 request pool 分配。session 生命周期跨越 HTTP 请求，返回 answer 之后还要在 UDP 侧完成 DTLS/SRTP。用 r->pool 会在响应返回后内存失效，后续 STUN 匹配读到垃圾。正确做法是 ngx_alloc 从进程堆分配，配合空闲 reap 定时器回收。
2. DTLS server 要显式 SSL_set_accept_state。OpenSSL 不会因为用了 DTLS_server_method() 就自动进入 accept 状态，漏掉这一步报 ssl_read_internal:uninitialized，握手无感知失败。
3. STUN username 的顺序不一定是 RFC 里那个。UDP 侧要靠 ICE ufrag 从 username 里匹配 session，标准写法是 client_ufrag:server_ufrag，但实测 werift 发出来的是 server_ufrag:client_ufrag，前半是服务端 ufrag。取错一半，STUN 永远匹配不到 session，媒体零包且没有任何报错。

5.2 推流端没有 RTC 上行，QoS 得自己造

RTMP 推流是 TCP 可靠输入，播放端唯一能给出的反馈就是 RTCP。推流端不是浏览器编码器，PLI（关键帧请求）无处可送，因此用「缓存最近一个 GOP + 订阅即发」替代：source 内 2048 槽环形缓存明文 RTP，新订阅者在 DTLS/SRTP 就绪时先回放最近一个 GOP（从最新 IDR 的 STAP-A 起），不用等下一个自然关键帧，首帧延迟压到一个关键帧间隔以内。

丢包恢复走发送侧 NACK：answer 声明 a=rtcp-fb:102 nack 与 nack pli，stream 模块解码 SRTCP，按 media_ssrc 过滤后从 ring 取包重传。两个容易忽略的点：音视频 seq 各自独立计数，重传缓存要么按媒体分环、要么按 ssrc+seq 双重匹配，否则会重传出错误流的数据；GOP 回放瞬间可突发上千包，socket 满时直接丢并计数，让客户端经 NACK/PLI 自行恢复，回放循环检测到发送失败即提前终止，避免冲击播放器的抖动缓冲区。

TWCC / GCC / REMB 这类上行带宽估计在本场景不适用：单向播放没有上行媒体，服务端也没有可下调码率的编码器，明确不做。

5.3 多 worker 与多分辨率

多 worker：信令落在 worker A、UDP 落在 worker B 时，进程内注册表查不到 session。解法是把跨 worker 必需的身份信息（name、SSRC/PT、seq/ts、SPS/PPS、ufrag/pwd、就绪标志、owner worker）放进 ngx_shm_zone + ngx_slab_pool，媒体数据走 per-worker 环形队列，eventfd 在 master fork 前创建、所有 worker 继承后互相唤醒，owner worker 消费环并做 SRTP 加密发送。一条硬约束贯穿始终：DTLS/SRTP/转码器这类私有句柄绝不进 shm，共享结构只放可以 memcpy 进 slab 的字段。

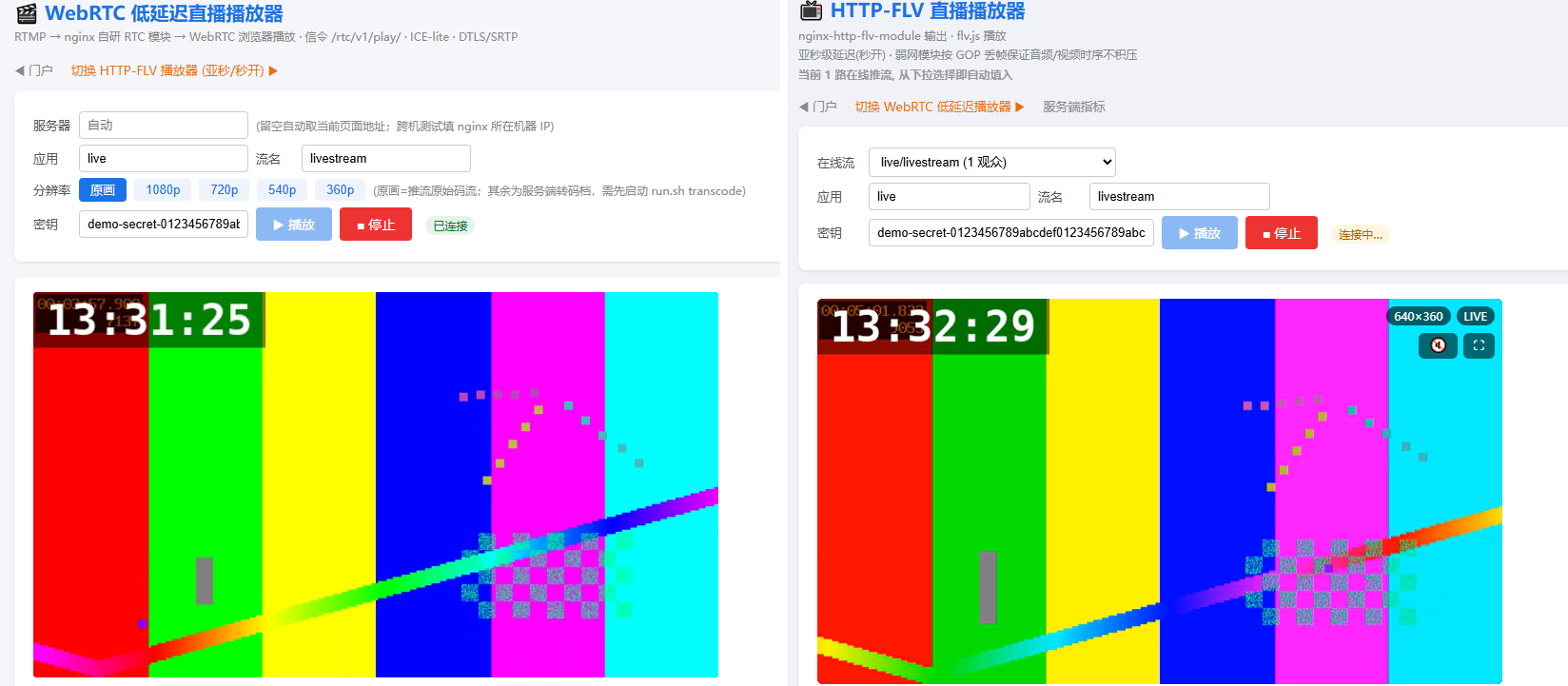

多分辨率：模块内不引 x264（GPL 风险），转码档用一路外部 ffmpeg 级联完成：拉源流转 1080p/720p/540p/360p 四档推回服务器成独立流，每档独立鉴权，播放端改流名即可切档。x264 侧 zerolatency + bf=0 保证每一档都保持 WebRTC 可播的无 B 帧低延迟码流；fps=30 滤镜放在滤镜链首，否则 testsrc 源经转码后帧率会翻倍。

更多实现细节（状态机、GOP 环结构、shm 布局、单测清单）见模块源码 github.com/DeguiLiu/nginx-rtc-module 与部署示例 github.com/DeguiLiu/nginx-rtc-example。
