绿幕抠图技术详解：从色度键控原理到MEDAI V2实时抠像实战

标签：绿幕抠图 色度键控 Chroma Key 虚拟背景 MEDAI V2

文章目录

• 一、绿幕抠图技术概述
  • 1.1 什么是绿幕抠图
  • 1.2 为什么是绿色
  • 1.3 抠图技术原理
  • 1.4 关键参数概念
  • 1.5 AI抠图 vs 传统绿幕
• 二、绿幕拍摄布光要点
• 三、MEDAI V2绿幕功能实战
  • 3.1 功能概述与效果展示
  • 3.2 绿幕参数详解
  • 3.3 配置操作步骤
  • 3.4 与AI智能推流联动
• 四、典型应用场景
• 五、调参技巧与注意事项
• 六、总结

---

一、绿幕抠图技术概述

1.1 什么是绿幕抠图

绿幕抠图，专业名称为色度键控（Chroma Keying），其核心原理简单而优雅：拍摄时让人物站在纯绿色（或蓝色）背景前，系统通过算法识别并移除该纯色背景，再将人物"放"到任意虚拟场景中。

这项技术的历史比大多数人想象的更悠久：

• 1903年：乔治·梅里爱在电影《月球旅行记》中使用"遮罩绘画"手法，可视为抠像技术的雏形
• 1930年代：蓝屏技术在好莱坞广泛应用，成为电影特效的经典手段
• 电视时代：色度键控被引入新闻播报与气象预报，让主持人"现身"于虚拟地图前
• 互联网时代：直播、网课、虚拟会议、虚拟演播室让绿幕技术从影视工业走向大众创作

1.2 为什么是绿色

绿幕的选择并非偶然，背后有三重原因：

1. 色彩学原因：绿色与人类肤色（尤其是暖色调肤色）在色度通道上差异最大，误抠风险最低
2. 传感器原因：数码摄像机普遍采用拜耳阵列（Bayer Array），红、绿、绿、蓝的像素排布中绿色像素占一半，传感器对绿色更敏感、噪点更少
3. 布光成本原因：绿色反光率高于蓝色，更少的灯光即可实现均匀照明

蓝幕同样可用（早期胶片时代的主流），但在数码摄影时代，绿幕已成为绝对主流。

1.3 抠图技术原理

整个绿幕抠图过程可以概括为四个核心阶段：

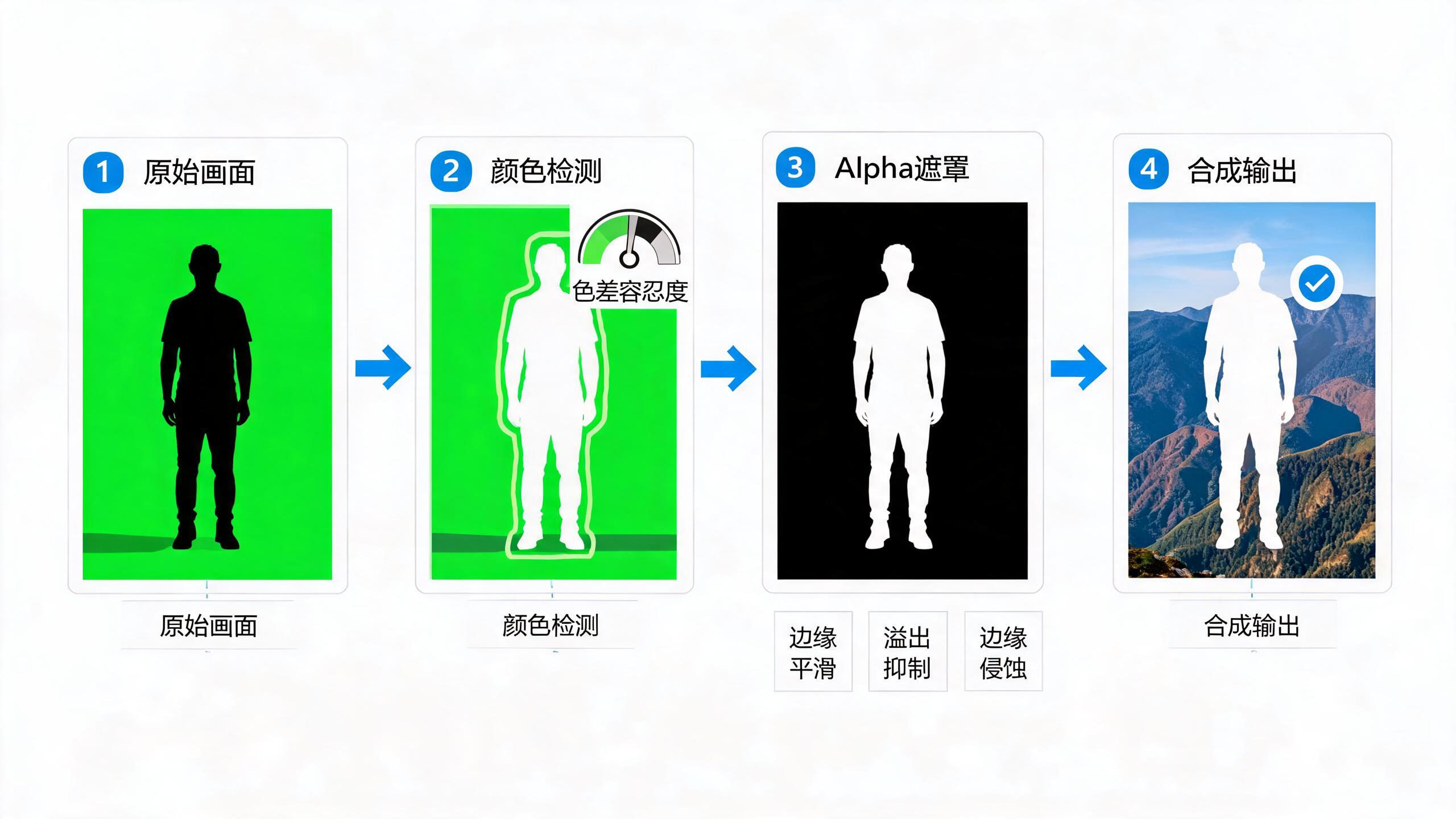

图1：绿幕抠图四步流程——原始画面→颜色检测→Alpha遮罩→合成输出

1. 原始画面：摄像头采集人物站在绿幕前的画面
2. 颜色检测：算法计算每个像素与目标绿色的"颜色距离"，通过色差容忍度阈值判断——接近绿色的像素标记为透明，差异大的保留为前景
3. Alpha遮罩：生成黑白遮罩图（Alpha Matte），白色为保留的人物前景，黑色为剔除的背景；此阶段进行边缘平滑、溢出抑制、边缘侵蚀等精修处理
4. 合成输出：将人物前景按Alpha透明度与新背景图片逐像素合成，输出最终画面

1.4 关键参数概念

理解以下几个参数，是调好绿幕效果的关键（这些参数与MEDAI V2绿幕配置页面一一对应）：

参数	通俗解释
色差容忍度	“多绿才算绿”。值越大抠得越狠（可能误抠人物），值越小越保守（可能残留绿边）
边缘平滑度	前景与背景过渡带的渐变程度，消除锯齿感
绿色溢出抑制	消除绿幕反射到人物头发、肩膀上的绿色反光（俗称"绿边"）
边缘侵蚀	让人物轮廓向内收缩几个像素，吃掉残留的绿边
边缘模糊	柔化人物边界，使合成过渡更自然
亮度/对比度	对合成后画面整体明暗与反差进行微调，使人物与新背景光线协调

1.5 AI抠图 vs 传统绿幕

近年来基于深度学习的AI人像分割（语义分割）兴起，无需绿幕即可抠出人物。两种方案并非替代关系，而是互补：

维度	传统绿幕抠图	AI人像分割
是否需要绿幕	需要	不需要
边缘质量	电影级，发丝细节优秀	良好，复杂边缘偶有瑕疵
实时性/算力	算法轻量，算力要求低，实时性好	依赖模型推理，算力要求较高
稳定性	高，不受姿态、遮挡影响	受训练数据影响，特殊姿态可能失效
适用场景	专业直播间、演播室、虚拟制作	快速部署、临时会议、无绿幕环境

结论： 在固定直播间、需要长期稳定高质量抠像的场景，传统绿幕方案依然是首选——这正是MEDAI V2采用绿幕抠图方案的原因。同时MEDAI V2还具备AI人形检测能力（见本系列AI篇），两者可联动实现"识别到人→自动开播→自动开启绿幕"的全自动流程。

---

二、绿幕拍摄布光要点

抠图效果的好坏，七分靠拍摄、三分靠调参。绿幕布光三原则：

1. 均匀照明：绿幕本身需单独布光，避免热点和暗区——幕布上明暗不均会导致同一画面需要不同的容忍度，顾此失彼
2. 保持距离：人物与绿幕保持至少1.5米距离，防止绿光反射到衣物或皮肤上形成绿边溢色
3. 避开绿色：人物避免穿着与背景颜色接近的绿色衣物、配饰，否则会被一并抠除

加分项： 在人物侧后方加一盏轮廓光（发丝灯），既能增强人物立体感，又能进一步压制边缘绿色溢出。

---

三、MEDAI V2绿幕功能实战

3.1 功能概述与效果展示

MEDAI V2在「特效配置」菜单下内置了完整的绿幕抠图功能，与LOGO参数、视频叠加并列。输入源主源固定为UVC（USB摄像头），背景支持用户上传本地自定义图片，设备端实时完成抠像合成，合成后的画面可直接进入编码、推流、录制链路。

先来看实际效果对比：

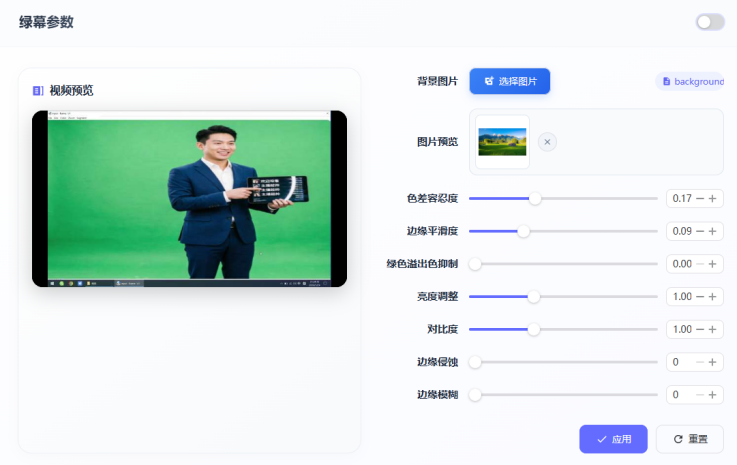

图2：绿幕功能未开启时的原始输入源——人物站在绿幕背景前

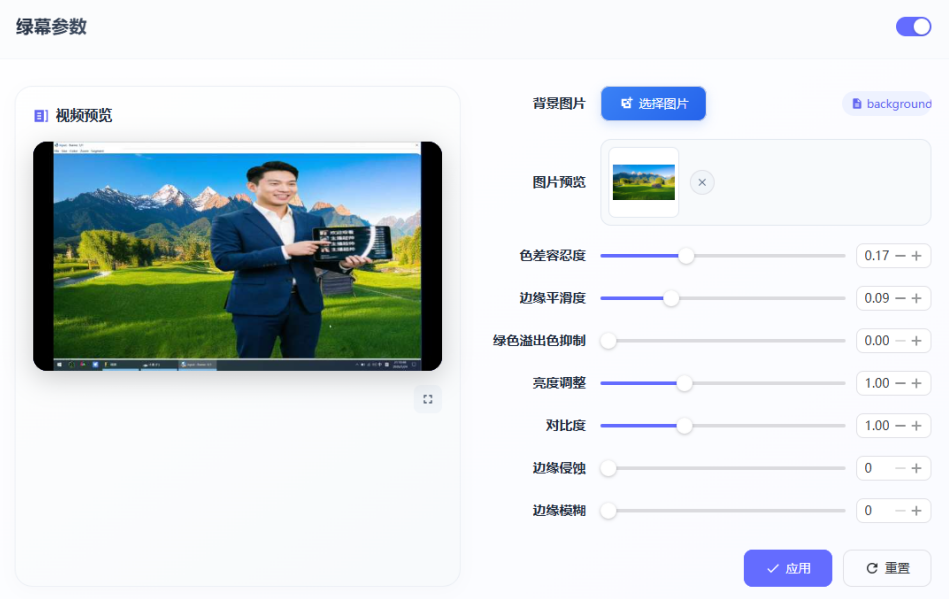

图3：绿幕功能开启后的效果——人物被精准抠出，实时合成到山水风景背景上

从图3可以看到，人物轮廓边缘干净，绿色背景被完全替换为自定义风景图片，整个过程在设备端实时完成，无需电脑参与。

3.2 绿幕参数详解

绿幕配置页面提供8项调节参数（上图右侧面板），说明书中的定义与调参方向如下：

参数	功能说明	调节方向
背景图片	用户自定义要合成的背景图片	点击「选择图片」上传本地图片，图片预览区可确认
色差容忍度	判断颜色差异是否在允许范围内	绿幕残留→调大；人物被误抠→调小（默认0.17）
边缘平滑度	消除图形边缘锯齿，使其更平滑	边缘锯齿明显→调大（默认0.09）
绿色溢出色抑制	减少绿色通道过曝造成的颜色溢出	人物边缘泛绿→调大（默认0.00）
亮度调整	整体提高或降低图像的明暗程度	人物与背景明暗不协调时微调（默认1.00）
对比度	增强或减弱图像亮部与暗部的差异	画面发灰→调大；反差过强→调小（默认1.00）
边缘侵蚀	向内收缩图形边缘，产生腐蚀效果	顽固绿边→逐步调大（默认0）
边缘模糊	柔化图形边界，使其过渡更自然	边缘生硬→适当调大（默认0）
重置	系统恢复默认相关参数	调乱了一键还原

3.3 配置操作步骤

1. 准备绿幕环境：按第二节布光要点搭建绿幕场景，UVC摄像头接入MEDAI V2的USB3.0接口
2. 进入配置页面：登录设备管理网页，进入「特效配置 → 绿幕配置」
3. 上传背景图：点击「选择图片」上传自定义合成背景，在图片预览区确认
4. 开启绿幕开关：打开页面右上角开关，视频预览区实时显示抠像合成效果
5. 微调参数：观察预览画面，按3.2节的调节方向逐项微调（建议顺序：色差容忍度→绿色溢出抑制→边缘平滑度→边缘侵蚀/模糊→亮度/对比度）
6. 应用生效：点击「应用」按钮保存参数；调乱了可点「重置」恢复默认

提示： 绿幕合成后的画面即成为编码链路的主画面，后续的RTMP推流、USB录制、视频叠加等功能输出的都是抠像合成后的效果。

3.4 与AI智能推流联动

MEDAI V2的绿幕功能可以与AI人形识别实现自动化联动。在「智能配置」页面中，提供了**「启用绿幕」**开关：

启用后，当AI识别到人形（person）时，设备将自动开启绿幕功能；人离开后按配置自动关闭或切换背景。

这意味着可以实现这样的全自动场景：主播走上绿幕前 → AI检测到人形 → 自动开启RTMP5推流 + 自动开启绿幕合成 + 自动开启录制 → 主播离开 → 延时自动停播。全程零人工干预。

（AI智能配置的详细介绍可参考本系列文章《AI自动识别人形直播技术详解》）

---

四、典型应用场景

1. 电商直播：主播+绿幕+商品主题虚拟背景，一台MEDAI V2即可替代传统"电脑+OBS抠像+推流"的复杂方案
2. 虚拟演播室：新闻播报、访谈节目实时合成虚拟场景，降低实景搭建成本
3. 网课/在线教学：老师人像叠加到课件背景前，提升课程表现力
4. 企业发布会：演讲者实时合成到品牌视觉背景中，配合LOGO参数功能叠加企业标识
5. 医疗/远程示教：讲解者人像与示教画面背景合成，突出重点内容

---

五、调参技巧与注意事项

推荐调参顺序（从大到小、先抠净再修边）：

色差容忍度（先抠干净背景）
  → 绿色溢出抑制（去掉人物身上的绿反光）
    → 边缘平滑度（消除锯齿）
      → 边缘侵蚀/边缘模糊（精修轮廓）
        → 亮度/对比度（让人物与背景光线协调）

常见问题排查：

问题现象	原因	解决方法
背景抠不干净、有残留	容忍度过小/幕布照明不均	调大色差容忍度；改善绿幕布光
人物部分被误抠（如衣服破洞）	容忍度过大/衣物颜色偏绿	调小容忍度；更换衣物
人物边缘泛绿光	绿色溢出	调大绿色溢出抑制；人物远离幕布
边缘锯齿明显	平滑度过低	调大边缘平滑度
人物边缘有一圈顽固绿线	残留绿边	逐步调大边缘侵蚀（不宜过大，否则人物"缩水"）
合成画面人物与环境光不协调	明暗反差差异	微调亮度调整与对比度

---

六、总结

本文从绿幕抠图的技术原理出发，介绍了色度键控的百年发展历史、"为什么是绿色"的底层原因、四步抠图流程与六大核心参数，并结合MEDAI V2设备完成了从背景上传到参数微调的完整实战配置。

核心要点回顾：

• 绿幕抠图 = 颜色距离检测 + Alpha遮罩生成 + 边缘精修 + 前景背景合成
• 绿色成为主流源于肤色差异大、拜耳阵列绿色像素多、布光成本低三重原因
• MEDAI V2绿幕功能主源固定UVC，提供色差容忍度、溢出抑制、边缘侵蚀等8项参数，设备端实时合成
• 调参顺序：先抠净（容忍度）→ 再修边（平滑/侵蚀/模糊）→ 后调光（亮度/对比度）
• 绿幕可与AI人形识别联动，实现"人来自动开播+自动抠像"的无人值守流程

相比AI人像分割，传统绿幕方案在边缘质量、实时性和稳定性上依然不可替代。MEDAI V2将绿幕抠像、多协议推流、本地录制集成于一体，让专业级虚拟背景直播不再需要复杂的电脑软件方案。
